Skirstyklų ir pastočių elektros įrenginių įrengimo taisyklės

Lietuvos Respublikos ūkio ministro 2007 m. sausio 31 d. įsakymo Nr. 4-40 „Dėl Elektros įrenginių įrengimo

bendrųjų taisyklių, Elektros linijų ir instaliacijos įrengimo taisyklių, Elektros įrenginių relinės apsaugos

ir automatikos įrengimo taisyklių ir Skirstyklų ir pastočių elektros įrenginių įrengimo taisyklių patvirtinimo”

(Žin., 2006, Nr. 24-936, Nr. 25, Nr. 26) pabaiga

PATVIRTINTA

Lietuvos Respublikos ūkio ministro

2007 m. sausio 31 d. įsakymu Nr. 4-40

SKIRSTYKLŲ IR PASTOČIŲ ELEKTROS ĮRENGINIŲ ĮRENGIMO

TAISYKLĖS

I. BENDROSIOS NUOSTATOS

1. Skirstyklų ir pastočių elektros įrenginių įrengimo taisyklės (toliau – Taisyklės) parengtos vadovaujantis Lietuvos Respublikos energetikos įstatymu (Žin., 2002, Nr. 56-2224) (toliau – Energetikos įstatymas). Taisyklių reikalavimai yra privalomi elektros energijos gamintojams, visuomeniniams elektros energijos tiekėjams, perdavimo ir skirstomojo tinklo operatoriams, elektros energijos vartotojams, t. y. visiems fiziniams ir juridiniams asmenims, įrengiantiems naujus, rekonstruojantiems arba kapitališkai remontuojantiems elektros įrenginius.

2. Taisyklės taikomos kintamosios srovės iki 1000 V įtampos ir nuolatinės srovės iki 1500 V įtampos skirstykloms, įrengiamoms patalpose ir lauke su skirstymo, valdymo ir relių skydais bei pultais, narvelių įrenginiais, spintomis, rinklėmis ir šynų įvadais; aukštesnės kaip 1000 V įtampos kintamosios srovės stacionarioms skirstykloms ir pastotėms; 100 kW ir aukštesnės vienetinės galios puslaidininkinių keitiklių agregatų stacionarioms keitiklinėms pastotėms ir įrenginiams, skirtiems vartotojų pramoniniams elektros įrenginiams maitinti ir stacionarioms rūgštinėms akumuliatorių baterijoms įrengti.

3. Aukštesnės kaip 1000 V įtampos kintamosios srovės skirstyklos ir pastotės naudojamos elektros energijai perduoti, skirstyti ir tiekti. Jos apima jungtuvus, skyriklius, galios skyriklius, skirtuvus, trumpiklius, įžemiklius, srovės ir įtampos matavimo transformatorius, viršįtampių ribotuvus ir kt.

4. Kintamosios srovės iki 1000 V įtampos ir nuolatinės srovės iki 1500 V įtampos skirstyklos naudojamos elektros energijos galiai skirstyti ir jai tiekti varikliams ir įvairiems technologiniams įrenginiams. Pagal tai, kur skirstyklos yra pritaikomos, jos apima komutacinius, apsaugos, keitiklinius, valdymo, monitoringo ir matavimo įrenginius.

5. Taisyklės reglamentuoja elektros įrenginių įrengimo reikalavimus, tarp jų iki 1000 V įtampos elektros įrenginių, kurių įtampa aukštesnė kaip 1000 V – generatorių, transformatorių (autotransformatorių), generatoriaus ir transformatoriaus blokų, elektros linijų, šynų ir sinchroninių kompensatorių, energetikos sistemos, elektrinių, elektros tinklų, elektros tiekimo sistemų elektros įrenginių automatikos ir teleinformacinių sistemų įrangai, elektros įrenginių antrinėms grandinėms (relinės apsaugos ir automatikos, valdymo, signalizacijos ir kontrolės), taip pat kitų puslaidininkinių keitiklinių įrenginių, asinchroninių, sinchroninių ir nuolatinės srovės elektros variklių, kondensatorių apsaugos bendruosius reikalavimus, priderinant šiuos reikalavimus prie Lietuvos Respublikos įstatymų, kitų teisės aktų ir norminių dokumentų, tarptautinių standartizacijos ir normatyvų organizacijų atitinkamų norminių dokumentų ir standartų.

6. Taisyklės netaikomos specialiosioms skirstykloms ir pastotėms, reglamentuojamoms ypatingomis techninėmis sąlygomis, kilnojamiesiems elektros įrenginiams, elektrifikuoto geležinkelio traukos pastotėms, specialiesiems keitikliniams įrenginiams (pavyzdžiui, dujoms valyti, laboratorijoms ir pan.) ir specialiosios paskirties akumuliatorių baterijų įrenginiams.

7. Taisyklėse vartojamos sąvokos:

Atitvaras – metalinio tinklo konstrukcija, pertvarėlė ir pan., atitverianti patalpos ar kambario dalį, tarp kurių nėra temperatūrų skirtumo.

Drėgna patalpa – patalpa, kurioje santykinis oro drėgnumas – 60-75 proc.

Elektros inžinerinis tinklas (elektros tinklas) – tarpusavyje sujungtų oro ir kabelių elektros linijų, transformatorinių pastočių, skirstyklų, skirstomųjų punktų ir transformatorinių, skirtų elektrai perduoti ir skirstyti, visuma.

Elektros skydinė – patalpa su elektros įrenginių (skydų, spintų) su komutavimo, apsaugos aparatais ir elektros matavimo prietaisais visuma, skirta elektros energijai paskirstyti.

Kabelių kanalas – uždaras, su nuimamu denginiu kabelių tiesimo statinys, kito statinio dalis ar konstrukcija, visiškai ar iš dalies įleistas į gruntą, grindis, perdangą ir pan.

Kabelių statinys – specialusis statinys, skirtas kabeliams, kabelių movoms, alyvos pripildytų kabelių linijoms, alyvos papildymo aparatams ir kitiems įrenginiams sumontuoti ir jų normaliam veikimui užtikrinti. Kabelių statiniams priskiriami kabelių tuneliai, kanalai, kabelių estakados, galerijos, kameros, alyvos papildymo punktai ir pan. Kabelių šachtos, kabelių aukštai, dvigubos grindys nelaikomi kabelių statiniais ir yra kitų statinių dalis ar konstrukcijos.

Įžemėjimas – izoliuotosios arba kompensuotosios neutralės tinklų elektros įrenginio aktyviųjų dalių atsitiktinis susijungimas su įžemintomis įrenginio dalimis arba su žeme.

Įžemėjimo srovė – įžemėjimo vietoje į žemę tekanti srovė.

Įžeminimas – elektros įrenginio pasyviųjų dalių sujungimas su įžeminimo įrenginiu.

Įžeminimo įrenginys – įžemintuvo ir įžeminimo laidininkų visuma.

Įžeminimo laidininkas – laidininkas, jungiantis įžeminamą įrenginį su įžemintuvu arba įžeminimo magistrale.

Įžeminimo varža – varža tarp įžeminimo įrenginio ir neutralios žemės.

Įžemintuvas – grunte esančių elektrodų, jungiamųjų laidininkų ir išlyginamojo tinklo visuma.

Jungiamieji laidininkai – elektrodus jungiantys laidininkai.

Labai drėgna patalpa – patalpa, kurios santykinis oro drėgnumas 75-90 proc.

Modulinis skirstomasis punktas – 10 kV įtampos skirstomasis punktas, surinktas iš modulių ir turintis visus 10 kV įtampos skirstomojo punkto požymius.

Modulinė transformatorinė – 6-10/0,4 kV įtampos transformatorinė iš vieno ar kelių modulių, įrengta ant pamatų arba iš dalies įgilinta žemėje.

Nenormalus režimas – įrenginio darbinio režimo pagrindinių dydžių nukrypimas už nustatytų ribų, pavyzdžiui, perkrova (srovės padidėjimas), įtampos sumažėjimas ar padidėjimas ir t. t.

Požeminė transformatorinė – 6-10/0,4 kV įtampos transformatorinė, įrengiama po žeme ar statiniais.

Prijunginys – prie šynų prijungtas elektros įrenginys, turintis technologinio valdymo įtaisus.

Ribinė leistinoji parametro vertė – didžiausia ar mažiausia parametro vertė, kuri leidžia eksploatuoti elektros įrenginius.

Skirstykla – elektros įrenginys, skirtas elektros energijai priimti ir skirstyti, turintis komutavimo aparatus, renkamąsias ir jungiamąsias šynas, pagalbinius įrenginius (kompresorius, akumuliatorius ir kt.), taip pat apsaugos, automatikos įtaisus ir matavimo prietaisus.

Skirstomasis punktas (6-10 kV) – statinyje įrengti pirminio ir antrinio komutavimo įrenginiai, skirti 6-10 kV įtampos elektrai skirstyti tam tikroje teritorijoje, kurioje yra dvi ar daugiau šynų sekcijų, dvi ar daugiau įvadinių linijų, relinės apsaugos ir automatikos įtaisai, savųjų reikmių arba 6-10 kV galios transformatoriai, 6-10 kV įtampos įvadinių ir išeinančių linijų komutavimui naudojami jungtuvai.

Smūginė trumpojo jungimo srovė – didžiausia trumpojo jungimo srovės, sukeliančios didžiausias mechanines jėgas tarp srovinių įrenginių dalių, vertė.

Tarpfazistrumpasis jungimas – trumpasis jungimas tarp dviejų ar trijų fazių.

Tolimasis rezervavimas – trumpojo jungimo metu nesuveikusios relinės apsaugos ar gedimo neišjungusio jungtuvo rezervavimas (gedimo vietos išjungimas), naudojant gretimo nutolusio maitinimo objekto apsaugas ir jungtuvus.

Transformatorių pastotė (toliau – pastotė) – 35 kV ir aukštesnės įtampos elektros tinklo dalis, užimanti tam tikrą teritoriją arba patalpą, apimanti transformatorius, skirstyklą ir kitus įrenginius ir statinius.

Transformatorinė – 6-10 kV įtampos stacionarioji, betoninė, modulinė, komplektinė, požeminė ar stulpinė transformatorinė, jų 6-10 kV įtampos elektros įrenginiai, 6-10 kV galios transformatoriai ir žemosios įtampos elektros įrenginiai.

Transformatorius – bendras galios transformatoriaus ir autotransformatoriaus pavadinimas, jeigu Taisyklėse nepateikiamas papildomas paaiškinimas.

Trumpasis jungimas – įtampą turinčios elektros grandinės fazių (polių) susijungimas tarpusavyje, tarpusavyje ir su žeme arba tik su žeme tiesiogiai įžemintos neutralės (įžeminto vidurinio taško) tinkle.

Uždarosios skirstyklos pusrūsis – po uždarosios skirstyklos pastatu įrengta ir technologinėms reikmėms skirta 1,2-1,8 m aukščio patalpa.

Trumpojo jungimo srovė – srovė, tekanti trumpojo jungimo metu.

Vardinis parametras – gamintojo nurodyta elektrotechninio įrenginio parametro vertė.

Varža įžemintos neutralės tinklas – elektros tinklas, kurio neutralė įžeminta didele varža.

Vienfazis įžemėjimas – nesukeliantis didelių srovių trumpasis jungimas tarp fazinio laido ir žemės izoliuotosios (arba įžemintos per kompensavimo ritę) neutralės tinkle.

Vienfazis trumpasis jungimas – trumpasis jungimas tarp fazinio laido ir žemės tiesiogiai įžemintos neutralės tinkle.

Kitos Taisyklėse vartojamos sąvokos suprantamos taip, kaip jos apibrėžtos Energetikos įstatyme, Lietuvos Respublikos elektros energetikos įstatyme (Žin., 2000, Nr. 66-1984; 2004, Nr. 107-3964) ir Elektros tinklų kodekse, patvirtintame Lietuvos Respublikos ūkio ministro 2001 m. gruodžio 29 d. įsakymu Nr. 398 (Žin., 2002, Nr. 3-88).

II. KINTAMOSIOS SROVĖS IKI 1000 V ĮTAMPOS IR NUOLATINĖS SROVĖS

IKI 1500 V ĮTAMPOS SKIRSTYKLOS

I. BENDRIEJI REIKALAVIMAI

8. Įrengiant žemosios įtampos skirstyklas turi būti vadovaujamasi Lietuvos Respublikos standartais, statybos techniniais reglamentais ir normatyvais. Turi būti atsižvelgiama į žemosios įtampos perjungimą ir valdymą.

9. Laidai, šynos, aparatai, prietaisai ir konstrukcijos turi būti parenkami tiek pagal normalaus veikimo sąlygas (atitinkančias darbinę įtampą ir srovę, tikslumo klasę ir pan.), tiek ir pagal trumpojo jungimo sąlygas (terminis ir dinaminis poveikis, komutacinė geba), didžiausią temperatūrą ir kt.

10. Naudojimui skirtiems pagamintiems įrenginiams turi būti atlikti tipiniai ir einamieji bandymai. Tipiniai bandymai atliekami tam, kad būtų patvirtinta, jog įrenginys atitinka standartų reikalavimus, o einamieji bandymai – norint nustatyti statybos produktų ar įrenginių gamybos defektus.

11. Skirstyklų skirstomieji įrenginiai privalo turėti aiškius užrašus, nurodančius atskirų grandinių ir skydų paskirtį:

11.1. užrašai turi būti įrenginio priekinėje dalyje, o esant dvipusei priežiūrai – taip pat ir įrenginio antrojoje pusėje, įvertinant elektros įrenginių antrinių grandinių reikalavimus pagal Elektros įrenginių relinės apsaugos ir automatikos įrengimo taisykles, patvirtintas Lietuvos Respublikos ūkio ministro įsakymu;

11.2. skirstyklų dalys, priklausančios skirtingoms srovės rūšims ir įtampoms, turi būti įrengtos, išdėstytos ir pažymėtos taip, kad jos būtų tiksliai atpažįstamos;

11.3. visame įrenginyje fazių ir polių tarpusavio išdėstymas turi būti vienodas. Šynos turi būti dažomos pagal Lietuvos standarto LST EN 60446:2000 ,,Žmonių ir mašinų sąsajos bendrieji ir saugos principai. Laidininkų žymėjimas spalvomis arba skaitmenimis (IEC 60446:1999)” (toliau – Lietuvos standartas LST EN 60446:2000) reikalavimus;

11.4. skirstyklose turi būti užtikrinta galimybė prijungti kilnojamuosius įžemiklius;

11.5. visos metalinės skirstyklų dalys turi būti padengtos antikorozine danga;

11.6. įrenginiai turi būti įžeminti pagal Elektros įrenginių įrengimo bendrųjų taisyklių, patvirtintų Lietuvos Respublikos ūkio ministro įsakymu (toliau – EĮĮBT), reikalavimus.

II. ELEKTROS APARATŲ ĮRENGIMAS

12. Standartizuoti skirstyklų rinklių elementai turi tokias konfigūracijas:

12.1. sekcija: skirstyklos rinklės elementas tarp dviejų nuoseklių vertikaliai apribotų lygių;

12.2. sekcijos dalis: skirstyklos rinklės elementas tarp dviejų horizontaliai apribotų lygių, išdėstytų sekcijoje vienas virš kito;

12.3. skyrius: sekcija arba sekcijos dalis, kuri yra visiškai uždara, išskyrus angas, reikalingas sujungimams, valdymui ar vėdinimui;

12.4. funkcinis elementas; skirstyklos rinklės dalis su visais elektriniais ir mechaniniais komponentais, reikalingais atitinkamai funkcijai atlikti;

12.5. fiksuotoji dalis: surinktas ir sujungtas laidais įrenginių rėmas ant bendros konstrukcijos, skirtas fiksuotam montavimui (aparatai turi būti nuimami tik atjungus įtampą, net jei rėmas yra suprojektuotas įstatomiesiems elementams);

12.6. nuimamoji dalis: elementas, kuris būtų išimamas iš skirstyklos rinklių ir visas pakeistas net tada, kai sujungtoji srovės grandinė turi įtampą;

12.7. ištraukiamoji dalis: išimamoji dalis, kuri būtų pastatoma į izoliacinę padėtį, nors ji dar mechaniškai sujungta su skirstyklos rinklėmis.

13. Fiksuotųjų, nuimamųjų ir ištraukiamųjų dalių prijungimo technologijas apibūdinančios raidės ir žymėjimui naudojamos raidės F, D ir W reiškia:

13.1. pirmoji raidė – pagrindinių grandinių prijungimo tašką maitinimo pusėje;

13.2. antroji raidė – pagrindinių grandinių prijungimo tašką linijos pusėje;

13.3. trečioji raidė – antrinių grandinių prijungimo tipą;

13.4. F – fiksuotą prijungimą (prijungimas ar atjungimas atliekamas tik naudojant įrankius);

13.5. D – prijungimą, kuris atliekamas rankiniu būdu (be įrankių), t. y. įstatomasis prijungimas;

13.6. W – ištraukiamosios dalies prijungimą, kuri (įstatant ar ištraukiant) prijungiama ar atjungiama automatiškai.

14. Aparatus reikia išdėstyti taip, kad eksploatacijos metu atsirandančios kibirkštys ir elektros lankai negalėtų pakenkti įrenginius prižiūrintiems darbuotojams, padegti arba sugadinti aplinkos objektų, sukelti trumpąjį jungimą arba įžemėjimą.

14.1. Kertamojo tipo aparatai turi būti įrengiami taip, kad veikiami svorio savaime negalėtų įsijungti. Išjungtų tokių įrenginių judamosios srovinės dalys, esant vienpusiam maitinimui, turi būti be įtampos.

14.2. Tiesioginio rankinio valdymo (be pavaros) kirtikliai, skirti apkrovos srovėms įjungti ir išjungti ir turintys į fasadinę (operatoriaus) pusę atgręžtus kontaktus, turi būti apsaugoti A1 degumo klasės statybos produktų gaubtais be angų ir plyšių. Tik įtampai išjungti skirti kirtikliai įrengiami atvirai, jeigu jie bus neprieinami ne elektrotechnikos darbuotojams.

14.3. Kirtiklių rankenų judėjimo kryptys, atsižvelgiant į naudojamų įrenginių konstrukciją, turi būti vienodos ir vienodai pažymėtos visoje skirstykloje.

14.4. Ant komutavimo aparatų pavarų turi būti aiškiai nurodytos padėtys „įjungta” ir „išjungta” arba sutrumpinimai „Įj”, Išj”; „I”, „O”.

15. Remontuojant arba išmontuojant kiekvieną automatinį jungiklį turi būti numatyta galimybė atjungti jį nuo įtampos. Todėl turi būti įrengti kirtikliai arba kiti atjungiamieji aparatai.

Atjungiamojo aparato nereikia įrengti prieš kiekvieną iš skirstyklos išeinančios linijos automatinį jungiklį, jei elektros įrenginiai yra:

15.1. su ištraukiamaisiais jungikliais;

15.2. su stacionariaisiais jungikliais, kai remontuojant arba išmontuojant jungiklį įtampa išjungiama bendruoju aparatu, skirtu atjungti jungiklių grupę arba visą skirstomąjį įrenginį;

15.3. su stacionariaisiais jungikliais, jeigu yra galimybė įtampą turintį jungiklį saugiai išmontuoti izoliuotais įrankiais.

Nurodytiems įtampą atjungiantiems aparatams specialios pavaros (pavyzdžiui, svirtinės) numatyti įrengti nereikia.

16. Srieginiai (kamštiniai) saugikliai turi būti įrengiami taip, kad prie centrinio gnybto būtų prijungiami maitinimo laidai, o prie srieginės įvorės – imtuvo laidai.

III. ŠYNOS, LAIDAI IR KABELIAI

17. Atstumai tarp nejudamai pritvirtintų neizoliuotų skirtingo poliškumo srovinių dalių, taip pat tarp jų ir neizoliuotų nesrovinių metalinių dalių, turi būti ne mažesni kaip 20 mm izoliacijos paviršiumi ir 12 mm oru. Atstumai nuo neizoliuotų srovinių dalių iki tinklinių atitvarų turi būti ne mažesni kaip 100 mm ir iki ištisinių nuimamųjų atitvarų – 40 mm.

18. Sausose patalpose įrengtuose skyduose ir spintose neapsaugoti izoliuoti laidai, kurių izoliacija apskaičiuota ne žemesnei kaip 660 V įtampai, leidžiami tiesti nuo korozijos apsaugotais metaliniais paviršiais, glaudžiant laidus vieną prie kito. Šiuo atveju galios grandinių srovės apkrova turi būti sumažinta pagal laidininkų parinkimo sąlygas ir gamintojų pateiktus koeficientus.

19. Įžeminti skirti laidai ir šynos tiesiamos ir be izoliacijos.

20. Valdymo, matavimo ir panašių grandinių instaliacija turi atitikti Elektros įrenginių relinės apsaugos ir automatikos įrengimo taisyklių, patvirtintų Lietuvos Respublikos ūkio ministro įsakymu (toliau – EĮRAAĮT), o kabelių klojimas – Elektros linijų ir instaliacijos įrengimo taisyklių, patvirtintų Lietuvos Respublikos ūkio ministro įsakymu (toliau – ELIĮT), reikalavimus.

IV. SKIRSTYKLŲ KONSTRUKCIJA

21. Skydų korpusai turi būti pagaminti iš A1 degumo klasės statybos produktų, o gaubtai ir kitos įrenginio dalys – iš A1 degumo klasės arba C-s2, d2 degumo klasės statybos produktų. Šis reikalavimas netaikomas dispečeriniams ir kitiems panašiems valdymo pultams.

22. Skirstyklos turi būti įrengtos taip, kad veikiančių aparatų sukelta vibracija arba išoriniai sukrėtimai nepažeistų kontaktinių jungčių ir neišreguliuotų aparatų.

23. Higroskopinių izoliacinių plokščių paviršiai, ant kurių montuojamos neizoliuotos srovinės dalys, turi būti apsaugoti nuo drėgmės juos impregnuojant, dažant ir pan. Drėgnose ir labai drėgnose patalpose ir lauke įrengiamose skirstyklose neturi būti naudojama higroskopinių izoliacinių statybos produktų ir medžiagų (pavyzdžiui, marmuro).

V. SKIRSTYKLŲ ĮRENGIMAS PATALPOSE

24. Elektrotechninėse patalpose priežiūros koridoriai, esantys prieš skydą arba už jo, turi atitikti tokius reikalavimus:

24.1. koridoriaus plotis turi būti ne mažesnis kaip 0,8 m, esant vienpusiam įrenginių išdėstymui, ir 1,0 m – esant dvipusiam įrenginių išdėstymui. Koridoriaus aukštis turi būti ne mažesnis kaip 1,9 m. Koridoriuose neturi būti daiktų, kurie trukdytų vaikščioti žmonėms ir pervežti įrenginius. Atskirose vietose dėl statybinių konstrukcijų arba dėl išsikišusių aparatų dalių koridorius susiaurinamas, tačiau ne daugiau kaip 20 cm.

Jeigu skyduose yra neuždengtų įtampą turinčių dalių, koridoriaus plotis už skydų turi būti ne mažesnis kaip 1 m;

24.2. atstumas nuo labiausiai atsikišusių neatitvertų ir neizoliuotų srovinių dalių (pavyzdžiui, atjungtų kirtiklių peilių), esančių pasiekiamame aukštyje (žemiau kaip 2,2 m) vienoje koridoriaus pusėje, iki priešingos sienos, pertvaros arba įrenginių, neturinčių neatitvertų ir neizoliuotų srovinių dalių, turi būti ne mažesnis kaip:

24.2.1. 1,0 m, kai įtampa žemesnė kaip 660 V, skydo ilgis iki 7 m;

24.2.2. 1,2 m, kai įtampa žemesnė kaip 660 V, skydas ilgesnis kaip 7 m;

24.2.3. 1,5 m, kai įtampa 660 V ir aukštesnė.

Šiuo atveju skydo ilgiu vadinamas koridoriaus ilgis tarp dviejų ištisinių skydų (spintų) eilių arba tarp vienos eilės ir sienos arba pertvaros;

24.3. atstumas tarp neatitvertų neizoliuotų srovinių dalių, išdėstytų žemiau kaip 2,2 m abiejose koridoriaus pusėse, turi būti ne mažesnis kaip:

24.3.1. 1,5 m, kai įtampa žemesnė kaip 660 V;

24.3.2. 2,0 m, kai įtampa 660 V ir aukštesnė;

24.4. neizoliuotos srovinės dalys turi būti atitvertos, jeigu atstumas tarp jų yra mažesnis už nurodytuosius Taisyklių 24.2 ir 24.3 punktuose;

24.5. neatitvertos neizoliuotos srovinės dalys virš koridorių turi būti įrengtos ne žemiau kaip 2,2 m;

25. Neizoliuotoms srovinėms dalims atitverti turi būti naudojamas ne didesnių kaip 25×25 mm akių tinklas, taip pat ištisinis arba mišrusis atitvaras.

Atitvaro aukštis turi būti ne mažesnis kaip 1,7 m.

26. Ilgesnių kaip 7 m skydų priežiūros koridoriai privalo turėti dvejas išėjimo duris. Jos įrengiamos tiek į skydo patalpą, tiek ir į kitas patalpas. Antrosios durys nebūtinos, kai įrenginių priežiūros koridoriaus plotis viršija 3 m ir nėra alyvinių aparatų.

Durys iš skirstyklos patalpų turi atsidaryti į kitų patalpų pusę (išskyrus aukštesnės kaip 1000 V įtampos kintamosios srovės ir aukštesnės kaip 1500 V įtampos nuolatinės srovės skirstyklas) arba į išorę ir turėti užtrenkiamas spynas, atrakinamas be rakto iš skirstyklos pusės.

Durų plotis turi būti ne mažesnis kaip 0,75 m, o aukštis – ne mažesnis kaip 1,9 m.

VI. SKIRSTYKLOS GAMYBOS PATALPOSE

27. Ne elektrotechnikos darbuotojams prieinamose patalpose įrengiamų skirstyklų srovinės dalys turi būti uždengtos ištisiniais atitvarais.

Jeigu įrengiama skirstykla turi atviras srovines dalis, tai ji turi būti atitverta. Šiuo atveju atitvaras turi būti tinklinis, ištisinis arba mišrusis ir ne žemesnis kaip 1,7 m. Atstumas nuo tinklinio atitvaro iki įrenginio neizoliuotų srovinių dalių turi būti ne mažesnis kaip 0,7 m, o nuo ištisinių – atitikti Taisyklių 18 punkto reikalavimus. Koridorių plotis turi atitikti Taisyklių 24 punkto reikalavimus.

28. Laidų antgaliai ir kabelių galūnės turi būti skirstyklos įrenginio viduje.

29. Nuimami atitvarai turi būti tvirtinami taip, kad jie būtų nuimami tik su įrankiais. Atitvarų durelės turi būti užrakinamos.

30. Komplektinių skirstyklų ir komplektinių transformatorinių įrengimas turi atitikti Taisyklių Aukštesnės kaip 1000 V įtampos skirstyklos ir pastotės skyriaus reikalavimus.

VII. LAUKE ĮRENGTOS SKIRSTYKLOS

31. Įrengiant skirstyklas lauke, reikia laikytis tokių reikalavimų:

31.1. įrenginys turi būti pastatytas išlygintoje aikštelėje ne žemiau kaip 0,2 m virš išlyginto paviršiaus ir privalo turėti aplinkos sąlygas atitinkančią konstrukciją. Rajonuose, kur sniego pusnys gali siekti 1 m ir daugiau, skirstyklas ir spintas reikia statyti ant paaukštintų pamatų;

31.2. skirstyklose ir spintose turi būti vietinis šildymas, kad aparatai, relės, matavimo ir apskaitos prietaisai galėtų normaliai veikti ir atitiktų standartų reikalavimus. Šio punkto reikalavimas netaikomas, kai gamintojas užtikrina, kad skirstyklose ir spintose įrenginiai, neturintys šildymo sistemos, gali normaliai veikti ir atitinka standartų reikalavimus;

31.3. skirstyklų įrenginių korpusus reikia gaminti iš atsparios aplinkos poveikiui medžiagos arba dengti antikorozine danga (poliesteris sustiprintas stiklo pluoštu, skarda iš nerūdijančio metalo lydinių arba skarda, dengta aliuminio cinko lydiniais).

III. AUKŠTESNĖS KAIP 1000 V ĮTAMPOS SKIRSTYKLOS IR PASTOTĖS

I. BENDRIEJI REIKALAVIMAI

32. Elektros įrenginiai, srovei laidžios dalys, izoliatoriai, tvirtinimai, atitvarai, pagrindinės konstrukcijos įrengiami, o izoliaciniai ir kiti atstumai parenkami taip, kad:

32.1. elektros įrenginių normalaus veikimo metu atsirandančios jėgos, įšilimas, elektrinis lankas ir kiti reiškiniai (kibirkščiavimas, dujų išsiskyrimas ir pan.) negalėtų pažeisti įrenginių ir sukelti trumpųjų jungimų tarp fazių, jungimų su žeme ir pavojų įrenginius prižiūrintiems darbuotojams;

32.2. pažeidus elektros įrenginių normalų veikimą, būtų lokalizuojamas trumpojo jungimo sukeltas gedimas;

32.3. atjungus įtampą bet kurioje grandinėje būtų galima saugiai apžiūrėti, keisti ir remontuoti jos aparatus, srovėlaidžius ir konstrukcijas, nepažeidžiant gretimų grandžių normalaus darbo;

32.4. būtų patogu transportuoti įrenginius;

32.5 Taisyklių 32.3 punkto reikalavimas netaikomas aukštesnės kaip 1000 V įtampos skirstykloms, kurios remontuojamos atjungus visą skirstyklą.

33. Naudojant atviruosius peilinius skyriklius arba skirtuvus neapkrautų transformatorių, elektros linijų talpinių arba išlyginamųjų srovių ir įžemėjimo srovių išjungimui ir įjungimui, atstumai tarp srovėlaidžių ir nuo srovėlaidžių iki žemės turi atitikti šio skyriaus ir norminių teisės aktų bei gamintojų instrukcijų reikalavimus.

34. Aparatai, laidininkai ir izoliatoriai turi būti parenkami pagal normalaus ir avarinio režimų sąlygas ir tikrinami pagal trumpojo jungimo sąlygas.

35. Konstrukcijos, ant kurių pastatyti ir pritvirtinti aparatai, laidininkai ir izoliatoriai, turi atlaikyti įrenginių svorį ir apkrovas, atsirandančias dėl vėjo, apšalo, trumpojo jungimo ir atsižvelgiant į kitas jų naudojimo sąlygas.

Arti srovėlaidžių esančios statybinės konstrukcijos nuo elektros srovės poveikio neturi įšilti daugiau kaip iki +50 ^oC (jei darbuotojai prie jų gali prisiliesti) ir daugiau kaip iki +70 ^oC (jei darbuotojai prie jų negali prisiliesti).

Konstrukcijų įšilimo tikrinti nereikia, jei arti esančiomis srovinėmis dalimis teka 1000 A arba mažesnė kintamoji srovė.

36. Visose skirstyklos grandinėse turi būti įrengti atskiriantys įrenginiai, kad grandinių nutraukimas būtų matomas, arba turi būti įrengtos pagalbines priemones, patikimai rodančios grandinės atjungimą. Šie įrenginiai turi leisti atjungti visus kiekvienos grandinės aparatus (jungtuvus, skirtuvus, saugiklius, srovės transformatorius, įtampos transformatorius ir pan.) nuo renkamųjų šynų, taip pat ir nuo kitų įtampos šaltinių.

Nurodytas reikalavimas negalioja komplektinėms spintoms su ištraukiamais vežimėliais, aukštojo dažnio užtvėrikliams ir ryšių kondensatoriams, įtampos transformatoriams, viršįtampių ribotuvams, taip pat galios transformatoriams su kabelių įvadais.

37. Jungtuvas arba jo pavara turi turėti gerai matomą padėties žymenį („įjungta”, „išjungta” arba trumpinius „Įj”, „Išj”; „I”, „O”). Signalinės lempos neturi būti vienintelis jungtuvų padėties rodiklis. Jeigu jungtuvo pavara atskirta pertvara nuo jungtuvo, tai padėties žymuo turi būti ir ant jungtuvo ir ant pavaros.

Vienos rūšies komutavimo aparatų, atsižvelgiant į jų konstrukcijas, rankinės pavaros turi būti įrengiamos taip, kad rankenų judėjimo kryptys būtų vienodos ir vienodai pažymėtos visoje skirstykloje.

38. Kai skirstyklos ir pastotės sumontuotos ten, kur aplinkos oras gali turėti medžiagų, bloginančių izoliaciją arba ardančių įrenginius ir šynas, tai turi būti naudojamos įrenginių patikimo veikimo priemonės: panaudota sustiprinta izoliacija; šynos pagamintos iš atsparios supančios aplinkos veikimui medžiagos arba nudažytos apsaugine danga; skirstyklos ir pastotės sumontuotos vyraujančioje vėjų krypties pusėje; skirstyklos ir pastotės įrengtos pagal paprasčiausias schemas; naudojamos uždarosios skirstyklos ir pastotės apsaugotos nuo dulkių, kenksmingų dujų arba garų patekimo į patalpas.

Įrengiant atvirąsias skirstyklas arti jūros ar chemijos įmonių arba vietose, kur ilgalaike eksploatacijos patirtimi nustatytas aliuminio korozinis irimas, reikia naudoti apsaugotus nuo korozijos specialius aliumininius ir plieninius aliumininius laidus.

39. Atvirosiose skirstyklose turi būti numatyta įrengti jungtuvų pavarų, orinių jungtuvų vožtuvų blokų, jų agregatinių spintų, taip pat ir kitų spintų, kuriose yra naudojama vidaus aparatūra arba gnybtai, šildymo sistemos pagal gamintojų instrukcijų reikalavimus.

40. Skirstyklų ir pastočių elektros įrenginių ir šynų fazės, įžeminimo peiliai ir jų pavarų rankenos turi būti žymimos pagal Lietuvos standarto LST EN 60446:2000 reikalavimus.

41. 6 kV ir aukštesnės įtampos skirstyklose turi būti sumontuota operatyvinė blokuotė, leidžianti išvengti klaidingų operacijų.

42. Aukštesnės kaip 1000 V įtampos skirstyklose ir pastotėse įrengiami stacionarieji įžeminimo peiliai arba nustatytos vietos kilnojamiems įžemikliams prijungti.

Uždarųjų skirstyklų šynų įžemikliai turi būti blokuojami.

Kompiuteriais valdomų skyriklių ir įžemiklių pavaros blokuojamos tik naudojant programinę įrangą.

43. Srovėlaidžių ir elektros įrenginių tinklo ir mišrieji atitvarai nuo atvirųjų skirstyklų ir atvirai pastatytų transformatorių išlygintos teritorijos lygio turi būti 2 m arba 1,6 m aukščio (įvertinant Taisyklių 70 ir 71 punktų reikalavimus) ir nuo uždarųjų skirstyklų ir viduje sumontuotų transformatorių grindų – 1,9 m aukščio. Atitvaro tinklo akys turi būti ne didesnės kaip 25×25 mm. Apatinis atitvarų kraštas atvirosiose skirstyklose turi būti ne didesniame kaip 0,2 m aukštyje, o uždarosiose – grindų lygyje.

Išoriniai atitvarai turi būti įrengti pagal Taisyklių 55 punkto reikalavimus.

Įėjimuose į jungtuvų, transformatorių ir kitų aparatų kameras jų apžiūrai, kai srovinės dalys turi įtampą, naudojami ir barjerai. Barjerai turi būti įrengti 1,2 m aukštyje ir turi būti nuimami. Jei kamerų grindys aukščiau kaip 0,3 m virš žemės lygio, būtina tarp durų ir barjero palikti ne mažesnį kaip 0,5 m atstumą arba prieš duris numatyti apžiūros aikštelę.

44. Skirstyklose ir pastotėse turi būti numatytos priemonės (kompensatoriai, silpnesnis tempimas ir pan.), neleidžiančios šynose, laiduose arba izoliatoriuose atsirasti pavojingiems mechaniniams įtempimams dėl temperatūros pokyčių, vibracijų ir pan.

45. Alyvinių transformatorių ir aparatų alyvos lygio ir temperatūros, taip pat dujinių jungtuvų manometrai ir kiti rodikliai, rodantys įrenginių būklę, turi būti išdėstyti taip, kad būtų patogu ir saugu juos stebėti neišjungiant įtampos (pavyzdžiui, iš įėjimo į kamerą pusės).

Alyvos ar dujų mėginiams paimti, atstumas nuo grindų arba žemės paviršiaus iki transformatoriaus arba aparato krano turi būti ne mažesnis kaip 0,2 m.

46. Apsaugos, matavimo, signalizacijos ir apšvietimo grandinių elektros laidai, nutiesti alyvinių elektrotechninių įrenginių paviršiais, turi būti izoliuoti alyvai atsparia medžiaga.

47. Lauke pastatyti transformatoriai, reaktoriai ir kondensatoriai turi būti dažomi šviesiais dažais, kad būtų sumažintas įšilimas nuo tiesioginių saulės spindulių. Be to, šie dažai turi būti atsparūs alyvos ir atmosferos poveikiams.

48. Skirstyklose ir pastotėse turi būti įrengtas elektrinis apšvietimas. Apšvietimo įranga turi būti sumontuota taip, kad ji būtų saugiai eksploatuojama.

49. Skirstyklose ir pastotėse turi būti įrengtos valdymo ir signalizacijos priemonės.

50. Skirstyklos, pastotės ir jų teritorija turi atitikti normatyvinių statybos techninių dokumentų reikalavimus.

51. Atstumai tarp skirstyklų (pastočių) ir aukštesnių kaip 4 m medžių turi būti tokie, kad virstant medžiams, nebūtų pažeidžiami įrenginiai ir šynos.

52. Gyvenamuosiuose ir pramoniniuose rajonuose statomose skirstyklose ir pastotėse privalo būti įrengtos elektros įrenginių (transformatorių, sinchroninių kompensatorių ir pan.) darbo triukšmo sumažinimo priemonės iki Lietuvos higienos normos HN 33-1:2003 ,,Akustinis triukšmas. Leidžiami lygiai gyvenamoje ir darbo aplinkoje. Matavimo metodikos bendrieji reikalavimai”, patvirtintos Lietuvos Respublikos sveikatos apsaugos ministro 2003 m. rugsėjo 3 d. įsakymu Nr. V-520 (Žin., 2003, Nr. 87-3957) nurodytų lygių.

53. Skirstyklose ir pastotėse, kur nuolat būna darbuotojai, turi būti įrengti arteziniai gręžiniai, geriamojo vandens šuliniai arba vandentiekis.

54. Transformatorių pastotėse turi būti įrengtas sanitarinius reikalavimus atitinkantis tualetas.

55. Pastočių teritorija turi būti aptverta išorine ne žemesne kaip 1,8 m aukščio tvora.

Elektrinių, 330 kV ir aukštesnės įtampos pastočių teritorijoje įrengiant atvirąsias skirstyklas, jas būtina aptverti ne žemesne kaip 1,6 m aukščio vidaus tvora.

Uždarųjų pastočių, transformatorinių, modulinių ir stulpinių transformatorinių aptverti nebūtina.

Tvoros naudojamos tinklinės, grotinės arba kaip aklina siena ar pertvara.

56. Uždarųjų ir atvirųjų skirstyklų ir pastočių metalinės konstrukcijos, požeminės metalinių ir gelžbetoninių konstrukcijų dalys turi būti apsaugotos nuo korozijos.

57. Atvirųjų skirstyklų ir pastočių teritorijose, kuriose iš alyvos ūkio, alyvos sandėlių, mašinų patalpų, iš transformatorių ir alyvinių jungtuvų gali nutekėti alyva, turi būti įrengti alyvos surinkimo ir pašalinimo įrenginiai, siekiant išvengti aplinkos užteršimo.

58. Patalpos, kur saugomos sieros heksafluorido dujos, turi būti specialiai pažymėtos plakatu (užrašu) ir patekimas į jas turi būti apribotas.

II. ATVIROSIOS SKIRSTYKLOS

59. 110 kV ir aukštesnės įtampos atvirosiose skirstyklose išilgai jungtuvų turi būti nutiestas kelias montavimo remonto mechanizmams ir įtaisams bei kilnojamosioms laboratorijoms. Transportavimo gabaritai turi būti ne mažesni kaip 4 m (į aukštį ir į plotį).

60. Šynų ir jų konstrukcijų vėjo ir apšalo apkrovos, oro skaičiuojamoji temperatūra turi būti nustatytos atsižvelgiant į aukštesnės kaip 1000 V įtampos elektros oro linijų reikalavimus (ELIĮT).

Skaičiuojant lanksčiųjų šynų apkrovas, turi būti įvertintas izoliatorių girliandos ir aparatų bei transformatorių prijungimo laidininkų svoris.

Skaičiuojant konstrukcijų apkrovas, reikia įvertinti papildomą žmogaus ir instrumentų bei montavimo įtaisų svorį: 200 kg – inkarinių atramų ir 150 kg – tarpinių atramų izoliatorių girliandose, 100 kg – atraminiuose izoliatoriuose.

Atvirųjų skirstyklų aparatų atvadai neturi sukelti neleistinų mechaninių įtempimų šynose, kai yra žema temperatūra, ir neleisti laidams suartėti, esant stipriam vėjui.

61. Lanksčiųjų šynų mechaninio atsparumo atsargos koeficientas, kai apkrovos atitinka Taisyklių 60 punkto reikalavimus, turi būti ne mažesnis kaip 3, palyginti su jų atsparumu nutrūkimui.

62. Kabamųjų izoliatorių mechaninio atsparumo atsargos koeficientas, kai apkrovos atitinka Taisyklių 60 punkto reikalavimus, turi būti ne mažesnis kaip 4, palyginti su izoliatoriaus minimaliu atsparumu (mechaniniu arba elektromechaniniu, atsižvelgiant į standartų reikalavimus).

63. Lanksčiųjų šynų sukabinimo įrangos mechaninio atsparumo atsargos koeficientas, kai apkrovos atitinka Taisyklių 60 punkto reikalavimus, turi būti ne mažesnis kaip 3, palyginti su minimaliu atsparumu.

64. Atvirųjų skirstyklų šynų pakabinimo atramos turi būti iš surenkamojo gelžbetonio, cinku, aliuminiu cinku arba kitokia ilgalaike danga padengtų plieno konstrukcijų.

65. Atvirųjų skirstyklų šynų tvirtinimo atramos gaminamos ir skaičiuojamos kaip tarpinės arba galinės pagal aukštesnės kaip 1000 V įtampos elektros oro linijų atramoms taikomus ELIĮT reikalavimus. Jeigu tarpinės atramos laikinai naudojamos kaip galinės, jos turi būti sutvirtintos atotampomis.

66. Kabamųjų ir atraminių izoliatorių kiekis ir skirstyklos elektros įrenginių išorinė izoliacija parenkama pagal įtampą ir aplinkos sąlygas.

67. Atstumai tarp standžiųjų šynų srovinių ir įžemintų dalių A_f-ž ir tarp atskirų fazių srovinių dalių A_f-f turi būti ne mažesni kaip nurodytieji Taisyklių priedo 1 lentelėje ir 1 paveiksle.

68. Atstumai tarp lanksčiųjų šynų srovėlaidžių ir įžemintų dalių A_f-ž,l, taip pat tarp srovėlaidžių A_f-f,l, esančių vienoje horizontalioje plokštumoje (Taisyklių priedo 2 paveikslas), turi būti ne mažesni kaip:

A_f-ž,l = A_f-ž + a ; (1)

ir

A_f-f,l = A_f-f + a ; (2)

čia: a = f sin a.

Šioje formulėje: f – laido įlinkis metrais, esant 15 ^oC temperatūrai; a = arctg (P/Q);

P – vėjo slėgis į 1 m ilgio laidą dekaniutonais;

Q – 1 m ilgio laido svoris dekaniutonais.

Vėjo greitis įvertintas 60 proc. statybinių konstrukcijų skaičiavimo vertės. Laikoma a £ 45º.

69. Kai trifazio trumpojo jungimo srovė 20 kA ir didesnė, o laidų įlinkis tarpatramyje 3 m ir didesnis, reikia tikrinti skirstyklos lanksčiąsias šynas trumpojo jungimo srovių dinaminiam poveikiui, norint išvengti jų susilietimo arba pavojingo fazių suartėjimo.

Minimalūs leistini atstumai tarp įtampą turinčių gretimų fazių, kai jos labiausiai suartėja veikiant trumpojo jungimo srovei, turi atitikti mažiausius atstumus tarp oro linijos laidų, įvertintus pagal didžiausią darbinę įtampą, ir nurodytus ELIĮT šeštajame skyriuje (Aukštesnės kaip 1000 V įtampos oro linijos).

Lanksčiuosiuose srovėlaidžiuose, kurių fazės padarytos iš kelių laidų, turi būti įrengti spyriai.

70. Horizontalieji atstumai nuo srovėlaidžių ir neįžemintų dalių arba izoliacinių elementų (iš srovėlaidžių pusės) iki stacionariųjų vidaus atitvarų, atsižvelgiant į jų aukštį, turi būti ne mažesni kaip Taisyklių priedo 1 lentelėje nurodytas B matmuo, kai atitvaro aukštis 1,6 m, ir A_f-ž matmuo – kai atitvaro aukštis 2,0 m. Įrengiant šias dalis arba elementus aukščiau atitvarų, šie atstumai turi būti išlaikyti ir iki atitvaro plokštumos 2,7 m aukštyje (Taisyklių priedo 3 paveikslas).

Atitvaro plokštumos 2,7 m aukščio taško atstumas iki šių dalių arba elementų turi būti ne mažesnis kaip A_f-ž (Taisyklių priedo 3 paveikslas).

71. Srovėlaidžiai (įvadai, šynos, jungiamieji laidai ir pan.), esantys virš paviršiaus arba įrenginių (pavyzdžiui, kabelių kanalų arba lovio plokštės, kuriomis gali vaikščioti žmonės) lygio ne mažesniame aukštyje, kaip nurodytas Taisyklių priedo 1 lentelėje D matmuo (Taisyklių priedo 4 paveikslas), įrengti atitvarus nėra būtina.

Neatitverti laidininkai, jungiantys aukštojo dažnio ryšio, telemechanikos ir apsaugos įrenginių kondensatorių su filtru, turi būti ne mažesniame kaip 2,5 m aukštyje. Be to, filtrą reikia įrengti tokiame aukštyje, kad jis būtų patogiai remontuojamas (derinamas).

Transformatorių ir aparatų, kurių porcelianinių izoliatorių apatinis kraštas yra ne mažesniame kaip 2,5 m aukštyje nuo paviršiaus arba įrenginių (kabelių kanalų arba lovio plokštės ir pan.) lygio, nėra būtina aptverti (Taisyklių priedo 4 paveikslas). Kai aukštis mažesnis, įrenginys turi turėti atitvarą, atitinkantį Taisyklių 43 punkto reikalavimus ir esantį nuo transformatorių ir aparatų ne mažesniu kaip nurodytu Taisyklių 70 punkte atstumu. Atvirai statomų transformatorių prie pastato sienos reikalavimai pateikti Taisyklių 81 punkte.

72. Neatitverti srovėlaidžiai turi būti sumontuoti taip, kad atstumas nuo jų iki mašinų, mechanizmų ir transporto priemonių gabaritų (Taisyklių 59 punktas) būtų ne mažesnis kaip B atstumas, nurodytas Taisyklių priedo 1 lentelėje (Taisyklių priedo 5 paveikslas).

73. Atstumai tarp artimiausių neatitvertų skirtingų grandžių srovėlaidžių turi būti parenkami pagal vienos grandies priežiūros, neatjungiant kitos, sąlygą. Išdėstant neatitvertų skirtingų grandžių srovėlaidžius skirtingose (lygiagrečiose arba statmenose) plokštumose, vertikalieji atstumai turi būti ne mažesni kaip Taisyklių priedo 1 lentelėje nurodytas C matmuo, o horizontalieji atstumai – kaip E matmuo (Taisyklių priedo 6 paveikslas). Esant skirtingoms įtampoms, C ir E matmenys nustatomi pagal aukštesniąją įtampą.

Čia matmeniu C įvertinama tai, kad dirbama apatinėje grandyje neatjungiant viršutinės, o matmeniu E – dirbama vienoje grandyje neatjungiant antrosios.

Jeigu tokiomis sąlygomis darbai nenumatomi, tai atstumai tarp skirtingų grandžių srovėlaidžių skirtingose plokštumose turi būti nustatyti pagal Taisyklių 67 ir 68 punktų reikalavimus.

Taip pat turi būti įvertintas galimas laidų suartėjimas (veikiant vėjui, plikšalai, temperatūrai).

74. Atstumai tarp skirtingų grandžių srovėlaidžių, esančių toje pačioje horizontalioje plokštumoje, nustatomi pagal aukščiausiąją įtampą ir turi būti ne mažesni kaip Taisyklių priedo 1 lentelėje nurodytas E matmuo (Taisyklių priedo 7 paveikslas). Matmuo E pateiktas tam atvejui, kai dirbama vienoje grandyje neatjungiant kitos.

75. Atstumai tarp srovėlaidžių ir išorinės tvoros viršutinio krašto turi būti ne mažesni kaip Taisyklių priedo 1 lentelėje nurodytas E matmuo (Taisyklių priedo 8 paveikslas). Čia vertikalieji atstumai nuo srovėlaidžių iki žemės ne atvirosios skirstyklos (pastotės) teritorijoje turi būti ne mažesni kaip nurodyti Taisyklių 98.1 ir 98. 3 punktuose.

76. Atstumai nuo skyriklio kontaktų ir peilių atjungtoje padėtyje iki įžemintų dalių turi būti ne mažesni kaip Taisyklių priedo 1 lentelėje nurodytas A_f-ž matmuo, iki prijungtos prie antrojo kontakto tos pačios fazės šynos – ne mažesni kaip G matmuo, iki kitų prijunginių šynų – ne mažesni kaip B matmuo (Taisyklių priedo 9 paveikslas).

77. Atstumai tarp atvirųjų skirstyklų srovėlaidžių ir pastatų arba statinių (uždarųjų skirstyklų, valdymo skydų, transformatorių bokštų ir kt.) turi būti ne mažesni kaip Taisyklių priedo 1 lentelėje nurodytas E matmuo, o vertikalūs atstumai tarp srovėlaidžių ir išvardytų statinių – ne mažesni kaip D matmuo (Taisyklių priedo 10 paveikslas ir Taisyklių 99 punktas).

78. Oro apšvietimo, ryšių ir signalizacijos linijos neturi būti tiesiamos virš ir po atvirųjų skirstyklų srovėlaidžiais.

79. Atstumai nuo įrenginių, kurių alyvos masė 60 kg ir didesnė viename įrenginyje, iki C, D, E gamybos kategorijos pastatų pramonės įmonių teritorijoje ir iki pagalbinių statinių (dirbtuvių, sandėlių) elektrinių ir pastočių teritorijoje, taip pat iki gyvenamosios ir visuomeninės paskirties statinių turi būti ne mažesni kaip (išimtis D ir E kategorijoms Taisyklių 81 punktas) 16 m, pastatams ir statiniams esant I atsparumo ugniai laipsniui, 20 m – II atsparumo ugniai laipsniui ir 24 m – III atsparumo ugniai laipsniui.

Atstumai nuo alyvinių įrenginių iki sprogimui pavojingų zonų ir patalpų nustatomi pagal elektros įrenginių sprogimui pavojingose zonose reikalavimus.

Pagal atsparumo ugniai laipsnį, pastočių pastatai turi atitikti Statybos techninio reglamento STR 2.01.04:2004 „Gaisrinė sauga. Pagrindiniai reikalavimai”, patvirtinto Lietuvos Respublikos aplinkos ministro 2003 m. gruodžio 24 d. įsakymu Nr. 704 (Žin., 2004, Nr. 23-720), reikalavimus.

Priešgaisriniai atstumai nuo transformatorių remonto dirbtuvių ir alyvos ūkio aparatinės, nuo alyvos sandėlių iki atvirosios skirstyklos tvorų turi būti ne mažesni kaip 6 m.

Atstumai nuo uždarosios skirstyklos pastatų iki elektrinės ir pastotės kitų gamybos paskirties pastatų turi būti ne mažesni kaip 7 m, jeigu uždarosios skirstyklos sienos, pastatytos priešais kitą statinį, atsparumas ugniai yra mažesnis kaip REI 60.

80. Atstumai nuo elektrinių ir pastočių atvirųjų skirstyklų alyvinių įrenginių iki uždarųjų skirstyklų pastatų, skydų, kompresorinių ir sinchroninių kompensatorių blokų nustatomi vadovaujantis technologiniais reikalavimais.

81. Statant alyvinius transformatorius prie D ir E gamybų kategorijų pastatų vadovaujantis Energetikos objektų priešgaisrinėmis saugos taisyklėmis, patvirtintomis Lietuvos Respublikos ūkio ministro ir Lietuvos Respublikos vidaus reikalų ministro 1999 m. vasario 26 d. įsakymu Nr. 80/121 (Žin., 1999, Nr. 22-631), sienoms, pertvaroms, langams ir durims specialūs reikalavimai netaikomi. Tačiau kai tarpsnio B plotyje (Taisyklių priedo 11 paveikslas) atstumai nuo sienų iki transformatorių ne didesni kaip 10 m, turi būti laikomasi tokių reikalavimų:

81.1. langai įrengiami tik virš transformatoriaus dangčio lygio (E matmuo);

81.2. kai atstumas d mažesnis kaip 5 m, o pastatas yra II ar III atsparumo ugniai laipsnio, pastato siena turi būti iškilusi virš I atsparumo ugniai stogo dangos ne mažiau kaip 0,7 m, o sienos atsparumas ugniai turi būti ne mažesnis kaip REI 180;

81.3. kai atstumas d mažesnis kaip 5 m ir pastatas yra I atsparumo ugniai laipsnio, taip pat kai d atstumas 5 m ir didesnis bei esant bet kokiam pastato atsparumo ugniai laipsniui, nuo e iki e+f aukščio turi būti įrengiami neatidaromi langai su armuotuoju stiklu arba su įrėmintais stiklo blokais, kurių rėmų ugniai atsparumo riba ne mažesnė kaip EI 30 ir jie pagaminti iš A1 degumo klasės statybos produktų; virš e+f aukščio – įrengiami ir atidaromi į pastato vidų langai, kurių angos iš lauko uždengtos ne didesnių kaip 25×25 mm akių metaliniais tinklais;

81.4. kai atstumas d yra iki 5 m, tai mažesniame kaip e aukštyje, taip pat kai d yra 5 m ir daugiau, tai bet kuriame aukštyje įrengiamos durys, pagamintos iš A1 degumo klasės statybos produktų arba C-s2, d2 degumo klasės statybos produktų, kurių atsparumas ugniai yra ne mažesnis kaip EI 30;

81.5. kai atstumas d yra iki 5 m, pastato sienoje neturi būti įrengiamos tiekiamojo vėdinimo angos, o e aukštyje įrengiamos ir neužteršto oro išpūtimo angos;

81.6. atstumas b turi būti pagal Taisyklių 201 punktą, o atstumas d turi būti ne mažesnis kaip 0,8 m;

81.7. išilgai transformatorių aikštelių turi būti įrengtas ne siauresnis kaip 3,5 m kelias.

Nurodyti Taisyklių priedo 11 paveiksle a-d ir A matmenys yra iki labiausiai atsikišusių transformatoriaus dalių mažesniame kaip 1,9 m aukštyje nuo žemės. Kai vieno transformatoriaus galia yra iki 1,6 MVA, tai matmenys b daugiau arba lygūs 1,5 m ir e daugiau arba lygūs 8 m; o kai vieno transformatoriaus galia didesnė kaip 1,6 MVA – matmenys b daugiau arba lygūs 2 m ir e daugiau arba lygūs 10 m.

Taisyklių 81 punkto reikalavimai galioja taip pat ir komplektinei transformatorių pastotei.

82. Alyviniams galios transformatoriams (reaktoriams), kurių vieneto alyvos masė didesnė kaip 1 t, ir bakiniams jungtuvams, kurių įtampa 110 kV ir aukštesnė, turi būti įrengta alyvos duobė, alyvos nutekėjimo kanalas ir alyvos rinktuvas. Juos rengiant reikia laikytis tokių reikalavimų:

82.1. alyvos duobės gabaritai turi būti didesni už elektros įrenginio gabaritus ne mažiau kaip 0,6 m, esant alyvos masei iki 2 t; 1 m – nuo 2 t iki 10 t; 1,5 m – nuo 10 t iki 50 t; 2 m – daugiau kaip 50 t. Alyvos duobės gabaritas nuo sienos arba pertvaros pusės įrengiamas mažesnis kaip 0,5 m, jeigu atstumas nuo transformatoriaus iki sienos arba pertvaros mažesnis kaip 2 m. Alyvos duobės tūris turi būti apskaičiuotas visam transformatoriaus (reaktoriaus) alyvos kiekiui. Bakinių jungtuvų alyvos duobės talpa turi būti apskaičiuota 80 proc. vieno bako alyvos kiekio;

82.2. alyvos duobės ir alyvos nutekėjimo kanalai turi būti įrengti taip, kad alyva (vanduo) negalėtų nutekėti iš vienos duobės į kitą, ištekėti kabelių kanalais ir kitais požeminiais įrenginiais, negalėtų išplisti gaisras, alyvos kanalai neužsiterštų ir neužsikimštų sniegu, ledu ir pan.;

82.3. iki 10 MVA galios transformatoriams (reaktoriams) įrengti alyvos duobių, su alyvos nutekėjimu nėra būtina (Taisyklių priedo 12 paveikslas a). Nesant alyvos nutekėjimo, alyvos duobė turi būti skaičiuota visam virš jos pastatyto įrenginio alyvos kiekiui ir uždengta metaliniu tinklu, virš kurio turi būti paskleistas ne plonesnis kaip 0,25 m švaraus žvyro arba išplautos akmens ar neakytosios kitos kilmės nuo 30 iki 70 mm stambumo skaldos sluoksnis.

Alyvai ir vandeniui iš alyvos duobės pašalinti turi būti naudojamas kilnojamasis siurblys. Kai alyvos duobė neturi alyvos nutekėjimo, duobėje įrengiamas paprasčiausias alyvos (vandens) kontrolės įtaisas;

82.4. duobės, turinčios alyvos nutekėjimą, dugnas turi būti žemiau žemės paviršiaus lygio arba paviršiaus lygyje. Duobių kraštų aukštis turi būti ne žemesnis kaip 0,25 m ir ne aukštesnis kaip 0,5 m virš aplinkinės žemės lygio. Duobių turinčių alyvos nutekėjimą į rinktuvą angos grotelės (Taisyklių priedo 12 paveikslas b) turi būti užpiltos ne plonesniu kaip 0,25 m švaraus žvyro arba išplautos akmens ar neakytosios kitos kilmės nuo 30 iki 70 mm stambumo skaldos sluoksniu;

82.5. įrengiant alyvinius elektros įrenginius ant pastatų (statinių) gelžbetoninių perdangų, alyvos nutekėjimo kanalas yra būtinas;

82.6. alyvos nutekėjimo kanalas turi užtikrinti alyvos ir gaisro gesinimo automatinių stacionariųjų įrenginių naudojamo vandens nutekėjimą gaisro atžvilgiu saugiu atstumu nuo įrenginių ir statinių. 50 proc. alyvos ir visas vandens kiekis turi nutekėti ne ilgiau kaip per 0,25 valandas;

82.7. alyvos rinktuvai turi būti uždari ir talpinti visą didžiausią alyvos kiekį turinčio įrenginio alyvą.

83. 110 kV įtampos pastotėse su 63 MVA ir didesnės galios transformatoriais bei 330 kV ir didesnės įtampos pastotėse gaisrui gesinti reikia įrengti vandentiekį iš esamo išorinio tinklo arba nuo savarankiško vandens tiekimo šaltinio. Toks reikalavimas netaikomas, jeigu įrengiama kitokia ne mažesnio gaisro gesinimo efektyvumo sistema.

84. Pamatai po alyviniais transformatoriais arba aparatais turi būti iš A1 degumo klasės statybos produktų.

85. Atvirųjų skirstyklų ir pastočių išlygintoje teritorijoje turi būti tinkamos sąlygos automobilių transportui judėti.

Automobilių keliai su danga numatomi prie transformatorių revizijos portalų arba bokštų, valdymo skydų patalpų, uždarųjų skirstyklų ir lauke įrengiamų komplektinių skirstyklų, išilgai 110 kV ir aukštesnės įtampos atvirųjų skirstyklų jungtuvų, prie alyvos ūkio pastato, materialinių vertybių sandėlio, atvirojo alyvos sandėlio, siurblinių, vandens rezervuarų, kompresorinės, vandenilio sandėlio.

Vidaus aikščių važiuojamosios dalies kelių plotis turi būti ne mažesnis kaip 3,5 m. Nustatant transportavimo gabaritus naudojamų įtaisų ir mechanizmų matmenys turi būti įvertinti pagal Taisyklių 59 punkto reikalavimus.

86. Lauke įrengtos komplektinės skirstyklos, pastotės ir transformatorinės turi atitikti tokius reikalavimus:

86.1. lauke įrengtos komplektinės skirstyklos, pastotės ir transformatorinės turi būti sumontuotos parengtoje aikštelėje ne mažesniame kaip 0,2 m aukštyje nuo išlyginto paviršiaus, įrengiant priežiūros aikšteles;

86.2. įrenginių išdėstymas turi būti toks, kad transformatorių ir narvelių vežimėliai būtų patogiai ištraukiami ir transportuojami;

86.3. įrenginiai turi būti patikimai aušinami. Be to, lauke įrengtos komplektinės skirstyklos, pastotės ir transformatorinės turi atitikti Taisyklių 32-34, 37-42, 45-47, 50-52, 55, 56, 196, 197 punktų reikalavimus.

Lauke įrengtų komplektinių skirstyklų, pastočių ir transformatorinių sujungimai tarp atskirų sekcijų su atviromis skirstomosiomis ir jungiamosiomis šynomis turi atitikti Taisyklių 60-85 punktų reikalavimus.

87. Visos aukštosios įtampos įrenginių pavarų dėžės ir žemosios įtampos spintos turi būti su užraktais.

III. UŽDAROSIOS SKIRSTYKLOS IR PASTOTĖS

88. Uždarųjų skirstyklų pastatai, patalpos ir transformatorių kameros turi būti I atsparumo ugniai laipsnio.

Uždarosios skirstyklos įrengiamos ant pamatų arba polių su rūsiais ar pusrūsiais ar be jų. Rūsiuose ar pusrūsiuose turi būti įrengtas apšvietimas ir mažiausiai du įėjimai (liukai) su stacionariomis metalinėmis kopėčiomis.

89. Atstumai tarp pastočių, išdėstytų pagal pramoninės paskirties pastatų perimetrą ir pastatytų prie sienų arba įrengtų viduje, nenormuojami.

Pastotės prie gyvenamosios ir visuomeninės paskirties pastatų sienų arba šių pastatų viduje turi būti įrengiamos pagal specialius elektros įrenginių įrengimo gyvenamosios ir visuomeninės paskirties pastatuose reikalavimus.

90. Statant pastotę prie esamo pastato, panaudojant jo sieną kaip pastotės sieną, turi būti imtasi specialių priemonių, neleidžiančių pažeisti sandūros hidroizoliacijos, kai pastotė šiek tiek nusėda. Šis nusėdimas turi būti įvertintas tvirtinant įrenginius prie esamos pastato sienos.

91. Skirtingų įtampų uždarosios skirstyklos įrengiamos atskirose arba bendrose patalpose.

Skirstyklų, transformatorių, keitiklių ir pan. patalpos turi būti atskirtos nuo tarnybinių ir kitų pagalbinių patalpų (išimtys nurodytos Taisyklių trečiajame skyriuje).

92. 6 kV ir aukštesnės įtampos transformatorių patalpos ir uždarosios skirstyklos neturi būti įrengiamos:

92.1. po šlapiųjų technologijų gamybinėmis patalpomis, dušais, tualetais, voniomis ir pan. Tai netaikoma tuo atveju, kai įrengiama patikima hidroizoliacija, neleidžianti pakliūti drėgmei į transformatorių ir skirstyklų patalpas;

92.2. tiesiogiai po ir virš patalpų, kuriose ilgiau kaip 1 valandą būna daugiau kaip 50 žmonių, virš ir po transformatorių patalpos ir (ar) uždarosios skirstyklos perdangos.

Taisyklių 92 punkto reikalavimai negalioja transformatorių patalpoms, kur statomi sausieji arba nedegaus užpildo transformatoriai.

93. 6 ir 10 kV įtampos įvadų bei generatorių lanksčiųjų ir standžiųjų lauko atvirųjų srovėlaidžių izoliatorių izoliacija turi būti parinkta 20 kV vardinei įtampai, o 13,8-24 kV generatorių – 35 kV įtampai. Kai minėtieji izoliatoriai yra užterštoje aplinkoje, jų vardinė įtampa turi būti parenkama įvertinant užterštumo laipsnį.

Tiesioginiai atstumai tarp skirtingų fazių neizoliuotų srovėlaidžių, tarp neatitvertų skirtingų grandžių srovėlaidžių ir nuo neizoliuotų srovėlaidžių iki įžemintų konstrukcijų ir atitvarų, grindų ir žemės turi būti ne mažesni kaip nurodyti Taisyklių priedo 2 lentelėje (Taisyklių priedo 13-16 paveikslai).

Reikia tikrinti ar uždarųjų skirstyklų lanksčiųjų šynų suartėjimas, veikiant trumpojo jungimo srovėms, atitinka Taisyklių 69 punkto reikalavimus.

94. Atstumas nuo išjungto skyriklio peilio (kontakto) iki prijungtos prie antrojo kontakto tos pačios fazės šynos turi būti ne mažesnis kaip Taisyklių priedo 2 lentelėje (Taisyklių priedo 15 paveikslas) nurodytas G matmuo.

95. Neizoliuoti srovėlaidžiai turi būti apsaugoti nuo atsitiktinių prisilietimų, įrengiant juos į kameras, atitveriant tinklais ir pan.

Neizoliuoti srovėlaidžiai, esantys ne kamerose ir nuo grindų mažesniame kaip E matmuo aukštyje (Taisyklių priedo 2 lentelė), turi būti atitverti. Koridorių aukštis turi būti ne mažesnis kaip 1,9 m (Taisyklių priedo 16 paveikslas).

Srovėlaidžiai, esantys virš atitvarų ne didesniame kaip 2,3 m, bet mažesniame kaip E matmuo aukštyje nuo grindų, turi būti nutolę nuo atitvarų plokštumos atstumu, nurodytu Taisyklių priedo 2 lentelėje C matmeniui (Taisyklių priedo 15 paveikslas).

Neatitvertas srovėlaidis, jungiantis aukštojo dažnio, ryšio, telemechanikos ir apsaugos įrenginio kondensatorių su filtru, turi būti ne žemiau kaip 2,2 m.

Aparatų, kurių izoliatorių porceliano apatinis kraštas yra ne mažesniame kaip 2,2 m aukštyje virš grindų, atitverti nėra būtina, jeigu įvykdyti pirmiau pateikti reikalavimai.

Neturi būti atitverti srovėlaidžių barjerais atvirosiose kamerose.

96. Skirtingų grandžių neatitverti neizoliuoti srovėlaidžiai, esantys aukščiau nurodyto Taisyklių priedo 2 lentelėje E matmens, turi būti išdėstyti vienas nuo kito tokiu atstumu, kad atjungus kurią nors grandį (pavyzdžiui, šynų sekciją), būtų saugiai dirbama esant įtampai gretimose grandyse. Tarp neatitvertų srovėlaidžių, išdėstytų abiejose priežiūros koridorių pusėse, turi būti išlaikyti ne mažesni kaip D matmens atstumai (Taisyklių priedo 15 paveikslas), nurodyti Taisyklių priedo 2 lentelėje.

97. Priežiūros koridoriaus plotis turi būti 1 m, kai įrenginiai išdėstyti vienoje pusėje, ir 1,2 m, kai įrenginiai išdėstyti abiejose pusėse (koridoriaus plotis matuojamas tarp labiausiai išsikišusių dalių).

Valdymo koridoriuje, kur yra jungtuvų arba skyriklių pavaros, nurodyti atstumai turi būti ne mažesni kaip 1,5 ir 2 m. Jei koridoriaus ilgis iki 7 m, kai įrenginių priežiūra galima iš abiejų pusių, koridoriaus plotis turi būti ne mažesnis kaip 1,8 m. Uždarosiose skirstyklose narvelių durys turi užsidaryti į išėjimo iš skirstyklos durų pusę. Jei narvelių durys užsidaro į priešingą pusę, tai koridoriaus plotis turi būti toks, kad, esant atidarytoms narvelio durims, liktų ne mažesnis kaip 0,5 m praėjimo tarpas.

Komplektinių skirstyklų ir komplektinių transformatorinių patalpose koridoriaus plotis nurodytas Taisyklių 128 ir 129 punktuose.

Atsižvelgiant į statybines konstrukcijas, įrenginių priežiūros koridorius susiaurinamas ne daugiau kaip 0,2 m.

Komplektinių skirstyklų ir komplektinių transformatorinių aukštis nurodytas Taisyklių 130 punkte.

98. Uždarųjų skirstyklų orinių įvadų, nekertančių važiuojamųjų vietų arba vietų, kur gali judėti transporto priemonės, atstumai nuo žemiausiojo laido taško iki žemės turi būti ne mažesni kaip F matmuo, nurodytas Taisyklių priedo 2 lentelėje (Taisyklių priedo 16 paveikslas). Turi būti išlaikomi šie atstumai:

98.1. kai atstumai nuo laido iki žemės mažesni, tai atitinkamo ruožo teritorija po įvadais turi būti atitverta 1,6 m aukščio tvora, o atstumas nuo žemės iki laido tvoros plokštumoje turi būti ne mažesnis kaip F matmuo;

98.2. kai oriniai įvadai kerta važiuojamuosius kelius arba vietas, kur gali judėti transporto priemonės, atstumai nuo žemutinio laido iki žemės turi atitikti aukštesnės kaip 1000 V įtampos ELIĮT reikalavimus;

98.3. kai uždarosios skirstyklos oriniai įvadai yra atvirosios skirstyklos teritorijoje, tai nurodyti atstumai turi atitikti D matmenį pagal Taisyklių priedo 2 lentelę (Taisyklių priedo 4 paveikslas);

98.4. jei nenumatytos įrengti pertvaros tarp gretimų grandžių įvadų, tai atstumai tarp dviejų grandžių gretutinių linijinių įvadų turi būti ne mažesni kaip E matmuo, nurodytas Taisyklių priedo 1 lentelėje;

98.5. ant uždarųjų skirstyklų stogų virš orinių įvadų turi būti numatyti ne mažesnio kaip 0,8 m aukščio atitvarai arba tų pačių matmenų stogeliai, išsikišantys už kraštinių fazių ašių ne mažiau kaip po 0,5 m.

99. Įvado į skirstyklos pastatą laidai, esantys virš stogo, turi būti ne mažesniame kaip nurodyta Taisyklių 77 punkte aukštyje.

100. Durys skirstyklose turi būti įrengtos taip:

100.1. kai skirstykla yra iki 7 m ilgio – užtenka vienų durų;

100.2. kai skirstyklos ilgis yra nuo 7 m iki 60 m – turi būti durys abiejuose skirstyklos galuose. Duris iš skirstyklos turi būti įrengiamos ne didesniu kaip 7 m atstumu nuo galinės sienos;

100.3. kai skirstykla ilgesnė kaip 60 m – turi būti įrengtos durys abiejuose skirstyklos galuose ir papildomos durys, nutolusios nuo bet kurio priežiūros arba valdymo koridoriaus taško ne didesniu kaip 30 m atstumu.

Durys turi būti atidaromos į lauką, į laiptų aikštelę arba į kitą A1 degumo klasės statybos produktų sienų ir perdangų gamybinę patalpą, kurioje nėra degių ir sprogių daiktų, aparatų arba technologijų, taip pat ir į kitas skirstyklos vietas, atskirtas A1 degumo klasės statybos produktų arba C-s2, d2 degumo klasės statybos produktų durimis, kurių atsparumo ugniai riba ne mažesnė kaip EI 30. Daugiaaukštėse skirstyklose antros ir papildomos durys įrengiamos į koridorių arba į balkonus su išorinėmis priešgaisrinėmis kopėčiomis.

101. Skirstyklos kiekvieno aukšto visų patalpų grindys turi būti klojamos tame pačiame lygyje. Jei dėl įrenginių konstrukcijos ypatumų tai atlikti sudėtinga, jos klojamos ir skirtinguose lygiuose. Grindų konstrukcija turi būti tokia, kad neatsirastų cemento dulkių (Taisyklių 125 punktas). Durys tarp atskirų patalpų ir koridorių turi būti be slenksčių (išimtys: Taisyklių 107-109 punktai).

102. Skirstyklos durys turi atsidaryti į kitas patalpas arba į lauką ir turėti užtrenkiamas spynas, kurios leistų atidaryti duris iš skirstyklos vidaus be rakto.

Durys tarp tos pačios įtampos skirstyklos skyrių arba tarp dviejų gretimų tos pačios įtampos skirstyklų turi būti atidaromos į abi puses ir savaime užsifiksuojančios.

Durys tarp žemesnės ir aukštesnės įtampų skirstyklų turi atsidaryti į žemesnės įtampos skirstyklos pusę.

Vienodos įtampos skirstyklų durų spynos turi būti atrakinamos tuo pačiu raktu. Įėjimo į skirstyklą ir kitų patalpų durų raktai neturi tikti kamerų užraktams.

103. Kamerų, kur yra elektros įrenginių su daugiau kaip 60 kg alyvos, durys (vartai) turi būti padarytos iš C-s2, d2 degumo klasės statybos produktų ir turėti ne mažesnę kaip EI 30 atsparumo ugniai ribą, jeigu jos išeina į nepriklausančias tai pastotei patalpas.

Kamerų vartai su platesnėmis kaip 1,5 m sąvaromis turi turėti vartelius darbuotojams išeiti.

104. Nesaugomos uždarosios skirstyklos turi būti be langų.

Kai būtinas natūralus apšvietimas, langai turi būti iš stiklo blokų, armuotojo stiklo arba grotuoti, iš lauko pusės apsaugoti ne didesnių kaip 20×20 mm akių tinklu. Langai turi būti įrengti taip, kad darbuotojai, atidarydami ar uždarydami langus, nepriartėtų pavojingu atstumu prie turinčių įtampą įrenginių dalių.

105. Iki 1000 V ir aukštesnės kaip 1000 V įtampų skirstyklos įrengiamos vienoje bendroje patalpoje arba skirtingose patalpose. Aukštesnės kaip 1000 V įtampos neizoliuoti srovėlaidžiai turi būti atitverti pagal Taisyklių 95 punkto reikalavimus.

106. Elektros variklių, sinchroninių kompensatorių valdymo įtaisai (jungtuvų, paleidimo reaktorių, transformatorių) įrengiami ir bendroje kameroje be pertvarų.

107. Atvirosiose kamerose įrengiami jungtuvai turi būti atskirti vienas nuo kito A1 degumo klasės statybos produktų pertvaromis pagal Taisyklių 32 punkto reikalavimus. Tokiomis pat pertvaromis arba skydais šie jungtuvai turi būti atskirti nuo pavarų. Viršutinis pertvaros arba skydo kraštas turi būti ne mažesniame kaip 1,9 m aukštyje nuo grindų.

108. Gamybos patalpų viduje, šalia jų arba atskirai pastatytose uždarosiose pastotėse transformatorių, alyvinių jungtuvų ir kitų pripildytų iki 600 kg alyvos kiekio viename bake aparatų kamerose, esančiose pirmame aukšte su atidaromomis į lauką durimis, alyvos surinkimo įrenginiai nereikalingi.

Kai viename bake alyvos yra daugiau kaip 600 kg, kameros durų arba vėdinimo kanalo tarpe turi būti įrengtas alyvos rinktuvas arba iš A1 degumo klasės statybos produktų slenkstis, galintis sulaikyti 20 proc. transformatoriaus arba aparato alyvos kiekio. Turi būti numatytos priemonės, neleidžiančios alyvai nutekėti per kabelių įrenginius.

109. Įrengiant kameras virš rūsių, antrame aukšte ir aukščiau (įvertinant ir Taisyklių 202 punkto reikalavimus), turi būti įrengti alyvos rinktuvai vienu iš šių būdų:

109.1. kai alyvos kiekis viename bake nuo 60 iki 600 kg:

109.1.1. duobė, apskaičiuota visam alyvos kiekiui;

109.1.2. kameros durų slenkstis, sulaikantis visą alyvos kiekį;

109.2. kai alyvos kiekis viename bake didesnis kaip 600 kg:

109.2.1. alyvos duobė neturinti alyvos nutekėjimo į drenažinę sistemą. Šiuo atveju alyvos duobė turi talpinti visą alyvos kiekį ir turi būti uždengta metaliniu tinklu, virš kurio užpiltas 25 cm storio skaldos sluoksnis. Sutekėjusios alyvos lygis turi būti 5 cm žemiau grotelių. Viršutinis skaldos lygis po transformatoriumi turi būti 7,5 cm žemiau nei oro tiekiamojo vėdinimo kanalo angos;

109.2.2. alyvos duobės dugnas privalo turėti 2 proc. nuolydį link įdubos. Alyvos duobės plotas turi būti didesnis už transformatoriaus ar aparato pagrindo plotą (Taisyklių priedo 12 paveikslas a);

109.2.3. alyvos duobė, talpinanti ne mažiau kaip 20 proc. transformatoriaus arba aparato viso alyvos kiekio, turinti alyvos nutekėjimą į drenažinę sistemą. Alyvos nutekėjimo iš alyvos duobės vamzdžio skersmuo turi būti ne mažesnis kaip 10 cm. Vamzdis turi būti apsaugotas tinkleliu (Taisyklių priedo 12 paveikslas b);

109.3. kai transformatoriaus arba aparato alyvos kiekis iki 60 kg, įrengiamas slenkstis visam alyvos kiekiui sulaikyti.

110. Transformatorių ir reaktorių patalpų vėdinimas turi būti toks, kad, esant įrenginių vardinei apkrovai (įvertinant perkrovas) ir didžiausiai aplinkos temperatūrai, šilumos būtų pašalinama tiek, kad transformatorių ir reaktorių temperatūra neviršytų leistinosios.

Transformatorių ir reaktorių patalpų vėdinimas turi būti įrengtas taip, kad išpučiamo ir įpučiamo į patalpą oro temperatūrų skirtumas neviršytų 15 ^oC.

Jei natūralaus vėdinimo nepakanka šilumos apykaitai, reikia numatyti įrengti priverstinio vėdinimo sistemą su veikimo kontrolės ir signalizacijos aparatais.

111. Uždarosiose skirstyklose turi būti įrengtas avarinis ištraukiamasis vėdinimas, jeigu skirstykloje sumontuoti narveliai be tiesioginio dujų išmetimo į lauką. Vėdinimas turi būti įjungiamas iš išorės ir nepriklausomas nuo kitų vėdinimo įrenginių. Avarinis vėdinimas turi leisti pakeisti orą penkis kartus per valandą.

112. Uždarųjų skirstyklų ir valdymo pulto be budinčiųjų darbuotojų patalpų temperatūra turi būti tokia, kokios pagal instrukciją reikia šioje patalpoje naudojamai aparatūrai.

113. Angos perdangose tarp aukštų, sienose, pertvarose ir pan. turi būti uždengtos statinio elementais, kurių atsparumas ugniai ne mažesnis kaip REI 60. Kitos lauko sienų skylės ir angos nuo gyvulių ir paukščių turi būti apsaugotos tinklais arba grotelėmis su 1×1 cm dydžio langeliais. Kabelių angos turi būti užsandarintos statybos produktais, kurių atsparumas ugniai ne mažesnis kaip EI 45.

114. Kabelių kanalų ir dvigubų grindų konstrukcijos turi būti pagamintos iš A1 degumo klasės statybos produktų nuimamų plokščių, paklotų grindų lygyje. Vienos konstrukcijos masė turi neviršyti 50 kg.

115. Kitų grandžių kabeliai turi būti tiesiami už aparatų ir transformatorių kamerų ribų arba kamerose tiktai vamzdžiuose. Apšvietimo, valdymo ir matavimo elektros instaliacija kamerų viduje arba arti neizoliuotų srovinių dalių įrengiama tik leistinai trumpiausiais ilgiais, kiek tai būtina prijungiant prie įrenginių (pavyzdžiui, prie matavimo transformatorių).

116. Skirstyklų patalpose klojami netranzitiniai vamzdynai (šildymo), jei vamzdžiai yra ištisiniai be jungių, čiaupų ir pan., o suvirinti ortakiai – be liukų, užsklandų, jungių ir kitų panašių įrenginių. Tranzitiniai vamzdžiai arba ortakiai klojami tik tokiu būdu, jei kiekvienas vamzdis (ortakis) uždarytas ištisiniame vandens nepraleidžiančiame gaubte.

Skirstyklų patalpose, po jomis ir virš jų draudžiama tiesti degiųjų dujų ir skysčių vamzdynus. Kiti vamzdynai tiesiami tik esant būtinumui.

IV. PASTOTĖS, TRANSFORMATORINĖS IR KOMPLEKTINĖS

SKIRSTYKLOS GAMYBOS PATALPOSE

117. Pastotės ir transformatorinės turi būti įrengiamos atvirai pirmojo ir antrojo aukšto D ir E gamybų kategorijų pagrindinėse ir pagalbinėse I atsparumo ugniai laipsnio bendrose arba atskirose patalpose.

Patalpose, kuriose yra sprogiųjų arba degiųjų zonų, vidines pastotes reikia įrengti taip, kad tenkintų elektros įrenginių sprogiosiose ir degiosiose zonose reikalavimus.

Dulkėtose ir chemiškai aktyvios aplinkos patalpose įrengiamos vidinės pastotės ir transformatorinės, jeigu bus numatytos įrengti priemonės, užtikrinančios elektros įrenginių patikimą veikimą (Taisyklių 122 punktas).

118. Gamybos patalpose transformatoriai ir skirstykla įrengiami atvirai arba kamerose arba atskirose patalpose. Įrengus atvirai, transformatoriaus srovinės dalys turi būti uždengtos, o skirstykla įrengta apsaugotose arba uždarose spintose.

Aukštosios įtampos skirstyklos, įrengtos gamybos patalpose, turi būti atitvertos nuo gamybos įrenginių tinkliniu atitvaru su užrakinamomis durimis.

Komplektines skirstyklas, pastotes ir transformatorines reikia įrengti pagal elektros mašinų patalpų reikalavimus.

119. Patalpų viduje komplektinė pastotė arba transformatoriai turi būti įrengiami laikantis tokių reikalavimų:

119.1. kiekvienoje atvirai įrengtoje vidinėje pastotėje ar transformatorinėje įrengiami alyviniai transformatoriai, kurių suminė galia neviršija 3,2 MVA;

119.2. vienoje vidinės pastotės patalpoje įrengiama viena komplektinė pastotė ar transformatorinė nepriklausomai nuo jos galios. Kai įrengiama daugiau (iki trijų) – su alyviniais transformatoriais, jų suminė galia turi neviršyti 6,5 MVA.

Patalpoje įrengiant alyvinį transformatorių uždaroje kameroje, transformatoriaus alyvos kiekis turi neviršyti 6,5 t.

Tiesioginis atstumas tarp atskirų komplektinių pastočių ar transformatorinių alyvinių transformatorių, taip pat tarp atitvertų alyvinių transformatorių kamerų turi būti ne mažesnis kaip 10 m. Atstumas tarp gamybos paskirties pastato viduje išdėstytų skirtingų komplektinių pastočių ar transformatorinių atskirų patalpų arba tarp alyvinių transformatorių uždarų kamerų nenormuojamas.

Gamybos patalpų, kur įrengiamos komplektinės pastotės ir transformatorinės su alyviniais transformatoriais, taip pat 60 kg ir didesnio alyvos kiekio alyvinių transformatorių ir aparatų uždarosios kameros, atitvarų konstrukcijos turi būti iš A1 degumo klasės statybos produktų, kurių atsparumas ugniai ne mažesnis kaip EI 45;

119.3. antrajame aukšte įrengiamų vidinių pastočių ir transformatorinių alyvinių transformatorių suminė galia turi būti ne didesnė kaip 1 MVA.

Komplektinės pastotės ir transformatorinės su alyviniais transformatoriais ir alyviniai transformatoriai aukščiau kaip antrajame aukšte neturi būti įrengiami;

119.4. vidinių pastočių ir transformatorinių su sausaisiais arba nedegių skystųjų (kietųjų) dielektrikų transformatoriais transformatorių galia, kiekis, atstumas tarp jų ir įrengimo aukštas neribojami.

Taisyklių 119 punkto reikalavimai taikomi taip pat priestatuose įrengtoms ir įmontuotoms pastotėms ir transformatorinėms, kurių transformatoriai ištraukiami į pastato vidų.

120. Po kiekvienu 60 kg ir didesnio alyvos kiekio alyviniu transformatoriumi arba aparatu turi būti įrengta alyvos duobė pagal Taisyklių 109.2 punkte pateiktus reikalavimus, kaip ir 600 kg alyvos kiekį viršijantiems transformatoriams ir aparatams.

121. Vidinių pastočių ir transformatorinių jungtuvai turi būti nealyviniai arba mažo alyvos tūrio.

122. Gamybos patalpose įrengtų pastočių ir transformatorių kamerų vėdinimui oras traukiamas iš lauko arba iš patalpos.

Dulkėto oro arba oro, turinčio laidžiųjų arba ardančiųjų mišinių, patalpose įrengtoms pastotėms ir transformatorinių transformatorių kameroms vėdinti oras turi būti traukiamas iš išorės arba valomas filtrais.

A1 degumo klasės statybos produktų perdangų pastatuose oras iš transformatorių kamerų išpučiamas į lauką arba tiesiog į patalpą.

C-s2 degumo klasės statybos produktų perdangų pastatuose orui iš transformatorių kamerų nutekėti turi būti įrengtos pagal Taisyklių 239 punkto reikalavimus traukos šachtos, kurių angos virš pastato stogo turi būti 1 m ar didesniame aukštyje.

123. Kai transformatorių kameros vėdinamos priverstinai, vienalaikis automatinis vėdinimo įtaiso ir transformatoriaus išjungimo numatyti nėra būtina.

124. Įrengiant komplektines pastotes ir transformatorines atskirose patalpose, transformatorių vėdinimas turi atitikti Taisyklių 110 punkto reikalavimus.

125. Pastotės ar transformatorinės grindys turi būti ne žemiau patalpos grindų. Komplektinių skirstyklų, pastočių ir transformatorinių grindys turi būti pritaikytos vežimėliams ištraukti, o jų paviršius turi likti nepažeistas.

126. Alyvinių transformatorių kamerų durys privalo turėti ne mažesnę kaip EI 60 atsparumo ugniai ribą.

127. Kai pastotė ar transformatorinė įrengta arti patalpos vidaus transporto arba kranų kelių, kėlimo ir transportavimo mechanizmų, tai ji turi būti apsaugota nuo atsitiktinio sugadinimo (turi būti įrengta šviesos signalizacija, apsauginiai stulpeliai ir pan.).

Komplektinė skirstykla, pastotė ir transformatorinė turi būti įrengta toje zonoje, kur šie mechanizmai neveikia.

Patalpose, kur intensyvus vidaus transportas, kai jose yra daug įrenginių, medžiagų ir gaminių, komplektinę skirstyklą, pastotę ir transformatorinę reikia atitverti. Šiuo atveju atitvaro viduje turi būti numatyti koridoriai, ne siauresni už nurodytuosius Taisyklių 129 punkte.

128. Koridoriaus plotis išilgai komplektinės skirstyklos ir komplektinės pastotės ir transformatorinės, taip pat išilgai pastotės ir transformatorinės sienos, turinčios duris arba vėdinimo angas, turi būti ne mažesnis kaip 1 m. Be to, turi būti galimybė ištraukti transformatorius arba kitus aparatus.

129. Ištraukiamosios komplektinės skirstyklos, pastotės ir transformatorinės valdymo ir remonto koridoriaus plotis turi užtikrinti patogią priežiūrą, įrenginio ištraukimą, apgręžimą ir jo remontą.

Įrengiant komplektinę skirstyklą, pastotę ir transformatorinę atskirose patalpose, koridoriaus plotis turi būti nustatomas atsižvelgiant į tokias sąlygas:

129.1. komplektinės skirstyklos vežimėlio ilgis plius ne mažiau kaip 0,6 m, kai išdėstoma viena eile;

129.2. komplektinės skirstyklos vežimėlio ilgis plius ne mažiau kaip 0,8 m, kai išdėstoma dviem eilėmis.

Visais atvejais koridoriaus plotis turi būti ne mažesnis už nurodytąjį Taisyklių 97 punkte ir ne mažesnis už vežimėlio įstrižainę (koridorius neturi būti susiaurinamas prieš ištraukiamuosius vežimėlius).

Kai už komplektinės skirstyklos, pastotės ir transformatorinės yra apžiūros koridorius, tai jo plotis turi būti ne mažesnis kaip 0,8 m. Leidžiami atskiri vietiniai susiaurėjimai iki 0,6 m pločio.

Įrengiant komplektinę skirstyklą, pastotę ir transformatorinę gamybinėse patalpose atvirai, laisvo koridoriaus plotis turi būti nustatomas pagal gamybinių įrenginių išdėstymą ir privalo garantuoti galimybę transportuoti komplektinės skirstyklos, pastotės ir transformatorinės stambiausius elementus. Visais atvejais koridorius turi būti ne siauresnis kaip 1 m.

130. Patalpos aukštis turi būti ne mažesnis kaip komplektinės skirstyklos (komplektinės pastotės ir transformatorinės) aukštis plius 0,8 m iki lubų ir 0,3 m iki sijų. Komplektinės skirstyklos (komplektinės pastotės ir transformatorinės) aukštis nustatomas įvertinant į viršų išsikišusias dalis. Šį patalpos aukštį nėra būtina išlaikyti, jeigu yra galimybė patogiai ir saugiai pakeisti, remontuoti ir derinti komplektinės skirstyklos (komplektinės pastotės ir transformatorinės) įrenginius.

131. Patalpų perdangų skaičiuojamosios apkrovos komplektinės skirstyklos, pastotės ir transformatorinės transportavimo kelyje turi būti įvertinamos atsižvelgiant į įrenginio sunkiausią dalį (pavyzdžiui, transformatorių), o angos turi atitikti transportuojamų dalių matmenis.

V. MODULINĖS TRANSFORMATORINĖS

132. Modulinės transformatorinės naudojamos 0,4-10 kV įtampos kabelių įvadais elektrai priimti ir skirstyti miestuose, gyvenvietėse, įmonių technologiniams ir kitiems poreikiams. Įgilintų grunte transformatorinių 10 ir 0,4 kV įtampos skirstyklų įrenginių eksploatavimo darbai turi būti atliekami iš lauko pusės arba įrengtas vidinis priežiūros koridorius.

133. Transformatorinės turi būti gaminamos ir gamykloje išbandytos pagal Lietuvos standartą LST EN 61330:2001 ,,Gamyklose surinktos aukštosios ir žemosios įtampos pastotės (IEC 61330:1995)” darbui ir ne mažesniu nei IP 44 apsaugos laipsniu ir pagal Lietuvos standartą LST EN 60529:1999 ,,Gaubtų sudaromos apsaugos laipsniai (IP kodas) (IEC 60529:1989)”.

134. Esantys grunte ir 100 mm virš jo paviršiaus betoniniai pamatai (plokštės) privalo būti izoliuoti nuo drėgmės.

Transformatorinės įrengiamos ant pamatų taip, kad jos nebūtų užliejamos. Pamatų aukštis visais atvejais turi būti ne žemesnis kaip 200 mm.

135. Visuose transformatorinės 10 ir 0,4 kV skirstomųjų įrenginių, transformatorių skyriuose turi būti įrengiama savaiminė, o jeigu reikia priverstinė, neleidžianti kondensuotis drėgmei ir nepraleidžianti dulkių, vėdinimo sistema. Skyriuose turi būti įrengtas apšvietimas.

Atskirų skyrių šildymas įrengiamas vadovaujantis įrenginių tiekėjo dokumentų reikalavimais.

Transformatorinės vėdinimo ir vandens šalinimo konstrukcijos turi būti atsparios vandens ir sniego poveikiui.

136. Po transformatoriumi turi būti įrengiamas alyvos rinktuvas ne mažesniam kaip 20 proc. transformatoriuje esančiam alyvos tūriui.

137. 0,4-10 kV kabelių įvadams pamate turi būti įrengiamos angos iš 150 mm skersmens plastikinių vamzdžių. Kabelių prijungimo angas būtina užsandarinti nelaidžiais vandeniui statybos produktais.

138. Vienoje kameroje įrengiami keli galios transformatoriai atskiriami metalinio tinklo pertvara arba neatskiriami. Tinklo pertvaros akys turi būti ne didesnės kaip 25×25 mm.

Transformatoriai ir kiti įrenginiai įkeliami arba iškeliami per transformatorinės duris ar stogą.

139. Prie transformatoriaus kameros durų turi būti įrengtas apsauginis barjeras – raudonos spalvos užtvaras, ribojantis priėjimą prie transformatoriaus.

140. 10 kV narveliuose turi būti įrengta:

140.1. prijunginio įtampos indikacija;

140.2. narvelio durų mechaninė blokuotė, neleidžianti atidaryti durų, jeigu neįjungtas galios skyriklio įžemiklis;

140.3. pertvara tarp jungiamųjų šynų ir galios skyriklio – kabelių skyriaus.

Turi būti įrengiama metalinė pertvara tarp galios transformatorių ir 10 kV bei 0,4 kV įtampos skirstyklų.

141. 0,4 kV įtampos skirstomuosiuose įrenginiuose turi būti naudojami kirtiklių-saugiklių blokai arba automatiniai jungikliai. Turi būti numatyta vieta ir galimybė įrengti elektros apskaitą.

142. Transformatorinių korpusai turi būti gaminami iš nerūdijančių metalo lydinių, plieno lakštų, padengtų aliuminio cinko lydiniu arba cinku, kurie padengiami ne plonesne kaip 60 µm ilgaamže antikorozine danga (poliesteriu), arba gelžbetoniniai. Dangos spalva parenkama pagal architektūros reikalavimus.

143. Transformatorinių korpusų rifliuoto plieno lakštų storis turi būti ne mažesnis kaip 1,5 mm, lygaus plieno lakštų su standumo briaunomis ne rečiau kaip kas 250 mm – ne mažiau 1,5 mm, lygaus plieno lakštų – ne mažesnis kaip 2 mm, pagrindo – ne mažesnis kaip 4 mm.

Transformatorinės korpuso plieninės konstrukcijos turi būti padengtos ne plonesniu kaip 20 µm aliuminio cinko lydinio arba lydaline cinko danga, pagrindo (įrengiamo ant pamatų) plieninės konstrukcijos – ne plonesne kaip 50 µm lydaline cinko danga. Korpuso pagrindo plieninės konstrukcijos, padengtos plonesniu kaip 50 µm storio cinko sluoksniu, turi būti dengiamos ne plonesne kaip 200 µm antikorozine epoksidinių dervų danga.

144. Modulinių transformatorinių gelžbetoninių korpusų sienų ar pertvarų storis turi būti ne mažesnis kaip 100 mm, perdangų (stogo ir grindų) – ne mažesnis kaip 200 mm. Betono stipris – ne mažesnis kaip B-25 (250 kg/cm²).

145. 0,4-10 kV įtampos elektros komutavimo aparatai turi būti įrengiami pagal Taisyklių pirmojo ir antrojo skyrių reikalavimus.

146. Visos gelžbetoninės konstrukcijos metalinės dalys turi būti įžemintos vadovaujantis EĮĮBT aštuntuoju skyriumi. Įžeminimo varža turi būti ne didesnė kaip 10 Ω.

VI. POŽEMINĖS TRANSFORMATORINĖS

147. 10/0,4 kV įtampos transformatorinės, įrengiamos žemėje arba po statiniais, priskiriamos požeminių transformatorinių grupei.

148. Požeminių transformatorinių sienų, pertvarų ir grindų monolitinio gelžbetonio storis turi būti ne mažesnis kaip 140 mm, perdangos (stogo) storis – ne mažesnis kaip 200 mm. Betono stipris – ne mažesnis kaip B-25 (250 kg/cm²).

Transformatorinės perdanga turi išlaikyti 5000 kg statinį krūvį ir 5000 kg dinaminį krūvį esant 30 km/h greičiui.

Betoniniai paviršiai, turintys sąlytį su žeme (ir 100 mm virš jos), turi būti patikimai izoliuoti nuo drėgmės.

149. Transformatorinė turi būti vėdinama natūralia, priverstine ar natūralia ir priverstine oro cirkuliacija taip, kad transformatorius būtų pakankamai aušinamas ir nesikondensuotų drėgmė. Vėdinimas įrengiamas vertikalusis arba horizontalusis.

Esant vertikaliajam vėdinimui oro tiekimo ir pašalinimo įvadai įrengiami virš transformatorinės. Jų aukštis nuo žemės paviršiaus turi būti ne mažesnis kaip 270 mm.

Horizontalusis vėdinimas – kai oro tiekimo ir pašalinimo įvadai įrengiami žemės paviršiaus lygyje. Jei transformatorinės perdanga įrengiama aukščiau žemės paviršiaus, galimi ir kiti vėdinimo ir transformatoriaus aušinimo būdai.

Esant horizontaliajam vėdinimo būdui, turi būti įrengiamas lietaus vandens rinktuvas ir numatyta įrengti vandens pašalinimo iš transformatorinės sistema. Vanduo turi būti šalinamas į lietaus šalintuvą įrengus atbulinį vožtuvą. Vėdinimas turi būti įrengtas taip, kad patenkantis į transformatorinės vidų ir šalinamas iš jos oras visada, ypač žiemą, galėtų laisvai cirkuliuoti.

Esant neigiamoms temperatūroms, vanduo rinktuvuose ir vamzdžiuose neturi užšalti.

150. Kad darbuotojai galėtų patekti į transformatorinės vidų, turi būti įrengiami požeminiai laiptai ir metalinės cinkuotos durys kameros sienoje arba transformatorinės perdangoje ar virš jos – liukas. Nusileidimo šachtoje turi būti įrengtos metalinės kopėtėlės.

151. Transformatorinėje atstumas nuo grindų paviršiaus iki lubų turi būti ne mažesnis kaip 1750 mm.

152. Transformatorinėje turi būti naudojami hermetiniai, sausieji arba transformatoriai su izoliaciniais užpildais, kurių pliūpsnio temperatūra ne žemesnė kaip +250°C.

153. Grindyse turi būti įrengiama transformatoriaus skystojo užpildo surinkimo talpa, kurios tūris ne mažesnis kaip 0,8 m³.

154. Transformatorinės kamerose turi būti įrengtas apšvietimas. Elektros įrenginių apsaugos laipsnis IP 67.

155. Elektros įrenginių įrengimas ir įžeminimas turi būti atliekamas pagal Taisyklių 145-146 punktų reikalavimus.

VII. MODULINIAI SKIRSTOMIEJI PUNKTAI

156. Moduliniai skirstomieji punktai (toliau – MSP) turi atitikti Lietuvos standartų nustatytus reikalavimus.

157. MSP karkasas surenkamas iš karštai valcuotų plieninių profilių. Metalinės konstrukcijos turi būti padengtos ne plonesne kaip 50 µm lydaline cinko danga.

158. Stogas ir sienos turi būti įrengiamos iš termoizoliacinių plokščių, grindys dvigubos, iš C-s2 degumo klasės statybos produktų, nepalaikančių liepsnos plitimo su akmens vatos užpildu. Durys apšiltintos. 10 ir 0,4 kV įtampos skirstomųjų įrenginių modulių durų spynos turi būti su saugaus atidarymo iš vidaus įtaisu.

Lietaus vandeniui šalinti nuo stogo turi būti įrengti lietvamzdžiai.

MSP turi būti įrengiami moduliai 10 kV įtampos skirstomiesiems įrenginiams, galios transformatoriams, 0,4 kV skirstomiesiems ir telekomunikacijų įrenginiams.

159. MSP turi būti įrengtas vidaus ir išorės apšvietimas, o moduliuose – darbinis ir avarinis apšvietimas.

160. Moduliuose turi būti įrengta automatiškai valdoma vėdinimo ir apšildymo sistema.

Vėdinimo sistema turi atitikti Taisyklių 149 punkto reikalavimus.

161. 0,4-10 kV įtampos elektros komutavimo aparatai turi būti įrengiami pagal EĮRAAĮT pirmojo ir antrojo skyriaus reikalavimus.

162. Visos metalinės konstrukcijos turi būti įžemintos vadovaujantis EĮĮBT aštuntojo skyriaus reikalavimais.

VIII. STULPINĖS TRANSFORMATORINĖS

163. Taisyklių 164-172 punktų reikalavimai galioja iki 10 kV įtampos ir ne didesnės kaip 400 kVA galios stulpinėms transformatorinėms.

164. Skyrikliai ir saugikliai turi būti įrengiami kiekvienai stulpinei transformatorinei arba oro linijos atšakoje – kelioms stulpinėms transformatorinėms. Iki 63 kVA galios stulpinėms transformatorinėms skyriklius ir saugiklius įrengti nėra būtina.

165. Stulpinėse transformatorinėse turi būti įrengiami hermetiniai galios transformatoriai.

Galios transformatorius turi būti įrengtas ne mažesniame kaip 4,5 m aukštyje, skaičiuojant atstumą nuo žemės iki įtampą turinčių dalių. Jeigu ant dviejų atramų įrengtos transformatorinės priežiūrai įrengiama aikštelė, tai ji turi būti ne mažesniame kaip 3 m aukštyje.

166. Skyriklis įrengiamas su įžeminimo peiliais arba be jų, atsižvelgiant į esamą elektros tinklo schemą. Skyriklio įžeminimo peiliai turi būti nuo galios transformatoriaus pusės. Skyriklio ir jo įžeminimo peilių pavaros turi būti rakinamos.

167. Kiekvienai žemosios įtampos linijai atjungti turi būti įrengti kirtiklių saugiklių blokai arba skirstomoji spinta su automatiniais jungikliais ar saugikliais.

168. Žemosios įtampos laidai ir kabeliai turi būti apsaugoti nuo mechaninių pažeidimų ne mažesniame kaip 2 m aukštyje nuo žemės.

169. Atstumas nuo žemės iki žemosios įtampos oro linijos įvado izoliatorių turi būti ne mažesnis kaip 4 m.

170. Pagal atsparumo ugniai sąlygas stulpinės transformatorinės turi būti statomos ne mažesniu kaip 3 m atstumu nuo I atsparumo ugniai laipsnio pastatų ir 5 m atstumu – nuo II ar III atsparumo ugniai laipsnio pastatų.

171. Stulpinių transformatorinių konstrukcijos, kurios naudojamos kaip oro linijų atramos, turi būti galinės arba inkarinės.

172. Stulpinės transformatorinės atramoje skyriklis turi būti įrengtas ne mažesniame kaip 2,5 m aukštyje, matuojant atstumą nuo transformatorinės priežiūros aikštelės iki atjungto skyriklio įtampą turinčių dalių.

IX. SUSLĖGTOJO ORO ĮRENGINIAI

173. Tiekiant suslėgtąjį orą elektrinių ir pastočių skirstyklų elektros įrenginiams (oriniams jungtuvams, alyvinių jungtuvų ir skyriklių pneumatinėms pavaroms), turi būti numatyti suslėgtojo oro įrenginiai, susidedantys iš stacionariosios kompresorinės ir oro skirstomojo tinklo. Suslėgtojo oro įrenginių bet kokio elemento gedimas arba remontas neturi trikdyti įrenginio normalaus veikimo.

174. Į įrenginį patenkantis oras turi būti išvalytas, kad jame nebūtų mechaninių priemaišų ir jis būtų sausas. Sausojo oro santykinė drėgmė turi tenkinti įrenginių konstrukcijų reikalavimus.

175. Kompresoriniame įrenginyje turi būti numatyta įrengti du slėgio laiptai orui džiovinti:

175.1. kompresorinis (padidintas) – oro kompresoriams ir oro rinktuvams – akumuliatoriams parenkamas pagal skirstyklos elektros aparatūros suslėgtojo oro santykinę drėgmę garantuojančias sąlygas;

175.2. darbinis (vardinis) – oro skirstomajam tinklui pagal skirstyklos elektros aparatūros vardinį oro slėgį.

Kompresorinio ir darbinio slėgio sistemos tarpusavyje turi būti susietos pralaidos vožtuvais.

176. Kompresorių darbo našumas turi būti parinktas toks, kad užtikrintų:

176.1. kompresorinėse iki 5 MPa slėgio:

176.1.1. ištisinį 0,5 valandos veikimą su dviejų valandų pauze;

176.1.2. oro rinktuvų kompresorinio slėgio, sumažėjusio dėl orinių jungtuvų vėdinimo ir nuotėkio sistemoje per 2 valandas, kol kompresoriai neveikia, atkūrimą per 0,5 valandos;

176.2. įrenginiuose su kompresoriniu 23 MPa slėgiu:

176.2.1. ištisinį 1,5 valandos veikimą su dviejų valandų pauze;

176.2.2. oro rinktuvų slėgio atkūrimą per 1,5 valandos (sąlygos analogiškos pateiktosioms Taisyklių 176.2.1 punkte).

Esant bet kokiam darbo kompresorių skaičiui, turi būti numatyta įrengti vieną rezervinį kompresorių.

Pramonės įmonių pastočių ir skirstyklų orinių jungtuvų orui suslėgti turi būti naudojami tokie gamintojų pneumatiniai įrenginiai, kurie atitinka šio skyriaus reikalavimus.

Pastotėse su vienu pneumatinę pavarą turinčiu alyviniu jungtuvu turi būti įrengtas vienas kompresorius (be rezervo).

177. Elektros aparatų oro rezervuarai esant veikimo ir avariniam režimui papildomi kompresorinio slėgio oro rinktuvuose esančia oro atsarga. Oro rinktuvų talpa turi atitikti suminę oro išeigą (kai kompresoriai neveikia) taip:

177.1. darbo režimo – orinių jungtuvų ventiliavimui ir visos sistemos nuotėkiui 2 valandų laikotarpiui, kol kompresoriai neveikia. Šiuo atveju oro rinktuvų liekamasis slėgis turi būti toks, kad garantuotų reikiamą elektros aparatų oro džiovinimą;

177.2. avarinio režimo – orinių jungtuvų rezervuarų slėgiui išlaikyti (iki mažiausio leistinojo dydžio pagal jungtuvų veikimo sąlygas) vienu metu atsijungus didžiausiam jungtuvų skaičiui (galimam pagal elektros įrenginių veikimo režimą), atsižvelgiant į apsaugą ir automatinio kartotinio įjungimo (toliau – AKĮ) veikimą. Šiuo atveju mažiausias suslėgtojo oro slėgis oro rinktuvuose turi būti didesnis už aparatų vardinį suslėgtojo oro slėgį:

25-30 proc. – kompresorių iki 5 MPa slėgio įrenginiuose;

80 proc. – 23 MPa slėgio kompresorių įrenginiuose.

178. Skaičiavimuose reikia numatyti, kad avarinio režimo pradžia, susijusi su masišku jungtuvų atsijungimu, sutampa su periodiniu kompresorių įjungimo momentu, t. y. kai oro rinktuvuose slėgis sumažėjo iki kompresorių paleidimo slėgio.

179. Iki 5 MPa slėgio oro rinktuvai turi turėti spyruoklinį apsauginį vožtuvą; manometrą su trijų eigų čiaupu; išleidžiamąjį čiaupą; angą su kamščiu orui išleisti hidraulinių bandymų metu; landą arba liuką (apžiūrėti ir valyti); ortakių prijungimo antgalius su jungėmis; laikančiąsias konstrukcijas.

Oro rinktuvo išleidžiamasis čiaupas turi turėti ranka įjungiamą elektrinį šildymą ledui tirpinti prieš išleidžiant kondensatą.

Kai būtina pasiekti aukštesnį suslėgtojo oro sausumo laipsnį, reikia ne mažiau kaip 3 oro rinktuvus sujungti nuosekliai.

180. 3 MPa slėgio oro rinktuvai kiekvienai trijų balionų grupei turi turėti manometrą su trijų eigų čiaupu, apsauginį vožtuvą ir automatiškai prapučiamą kondensato rinktuvą. Apatinė oro rinktuvo dalis turi būti specialioje šilumą izoliuojančioje kameroje su automatiniu elektriniu šildymu.

181. Tarp kompresorinio įrenginio galinio vandens alyvos atskirtuvo ir oro rinktuvų turi būti statomi atbuliniai vožtuvai.

182. Pralaidos vožtuvai ortakių skirstomajame tinkle ir orinių jungtuvų rezervuaruose turi palaikyti gamintojų nustatytą slėgį, garantuojantį patikimą jungtuvų veikimo ir vardinę išjungimo gebą nesėkmingo AKĮ režimu.

Pralaidos vožtuvų ir ortakių skirstomojo tinklo pralaidumo geba turi garantuoti jungtuvų, kurie nesėkmingo AKĮ cikle gali išsijungti vienu metu, oro suslėgimo atkūrimą (iki mažiausio pagal jungtuvų veikimo sąlygas leistino dydžio) rezervuaruose ne ilgiau kaip per 3 minutes.

Normaliu režimu pralaidos vožtuvas turi garantuoti nepertraukiamą nedidelio oro kiekio srautą, kad padengtų sistemos už vožtuvo nuotėkio ir vėdinimo nuostolius.

183. Skirstyklos elektros įrenginių kiekvienai vardinio slėgio reikšmei palaikyti turi būti įrengtas atskiras oro skirstymo tinklas, kurį maitina kompresorinės įranga ne mažiau kaip per du pralaidos vožtuvus.

184. Pralaidos vožtuvai turi turėti elektromagnetinį valdymą.

Pralaidos vožtuvų įjungimo ar išjungimo automatikos valdymas turi nepriklausyti nuo kompresorių veikimo režimo. Pralaidos vožtuvų elektromagnetinės pavaros turi būti valdomos kontaktiniais manometrais, įrengtais manometrų spintoje lauke, arčiausiai prie kompresoriaus esančiame darbinio slėgio tinkle.

185. Kompresorinė turi būti automatizuota ir veikti be nuolat budinčiųjų darbuotojų.

Kompresorinės įrenginiai turi turėti automatinį valdymą, palaikantį reikiamą slėgį oro rinktuvuose ir jungtuvų rezervuaruose.

Kompresorinės įrangos automatinio valdymo schema turi automatiškai įjungti ir išjungti darbinius ir rezervinius kompresorius, automatiškai prapūsti (išleisti vandenį ir alyvą) vandens ir alyvos atskirtuvus, valdyti pralaidos vožtuvus ir apsaugoti kompresorius gedimų metu.

Suslėgtojo oro įrenginyje turi būti įrengta signalizacija, veikianti pažeidus jos normalų veikimą.

186. Automatizuotos kompresorinės su 5 m³/min. našumo įranga įrengimas skirstyklose reglamentuojamas atitinkamais norminiais teisės aktais.

187. Oro rinktuvai turi atitikti Slėginių indų naudojimo taisyklių DT-12-02, patvirtintų Lietuvos Respublikos ūkio ministro 2002 m. lapkričio 15 d. įsakymu Nr. 403 (Žin., 2002, Nr. 115-5165), reikalavimus.

188. Oro rinktuvai turi būti sumontuoti atvirame lauke 0,7-1 m atstumu nuo kompresorinės sienos, pageidautina šešėlio pusėje. Specialios pastogės nuo saulės spindulių nereikia. Turi būti numatyta galimybė montuoti ir išmontuoti bet kurį oro rinktuvą, nenutraukiant kitų normalaus eksploatavimo. Kai oro rinktuvai įrengiami pastate, kuriame yra skirstykla su oriniais jungtuvais, jie turi būti atskiroje patalpoje.

189. Kompresoriai orą turi siurbti iš kompresorinės patalpos per filtrus, esančius ant kompresorių.

190. Kompresoriaus vandens ir alyvos atskirtuvo išleidžiamieji vožtuvai prijungiami prie drenažo sistemos, išvestos į specialiai tam numatytą prieduobį išorėje. Drenažo vamzdis turi turėti pakankamą nuolydį ir būti reikiamo skersmens, kad neužsiterštų ir nepakiltų slėgis kompresorių vandens alyvos atskirtuvuose, kai vienu metu veikia visi išleidžiamieji vožtuvai.

191. Kompresorinėje turi būti įrengta remonto aikštelė ir krūvio kėlimo įrenginys montavimo ir remonto darbams atlikti.

192. Kompresorinėje temperatūra turi būti ne žemesnė kaip +10 ^oC žiemą ir ne aukštesnė kaip +35 ^oC vasarą. Kompresorinėje turi būti įrengtas elektrinis arba kitoks šildymas ir ištraukiamasis mechaninis vėdinimas, galintis pašalinti šilumos perteklių. Kompresorių aušinimas turi būti orinis ir su aušintuvais po kiekvieno suspaudimo laipsnio.

193. Kompresoriai turi būti sumontuoti ant nesusietų su pastato sienomis pamatų.

194. Kompresorinės grindys turi būti padengtos metlacho arba atitinkamų statybos produktų plokštėmis, sienos turi būti nutinkuotos ir turėti panelius, ne žemesnius kaip 1,5 m nuo grindų ir nudažytus alyvai atspariais dažais.

195. Kompresorinės durys turi atsidaryti į išorę. Durų spynos turi būti užtrenkiamos, o iš vidaus durys turi atsidaryti rankena. Langai turi atsidaryti į išorę ir turėti viršulangius.

196. Suslėgtojo oro vamzdynų skirstomasis tinklas turi būti žiedinis ir užtveriamaisiais čiaupais padalytas į sekcijas.

Suslėgtojo oro vamzdynų tinklas turi būti maitinamas dviem kompresorių magistralėmis.

197. Skirstomojo tinklo apsaugai turi būti įrengti apsauginiai vožtuvai, veikiantys, kai slėgis padidėja iki 1,1 vardinio. Apsauginius vožtuvus reikia įrengti abiejose oro skirstomojo tinklo magistralės dalyse prie manometrų spintų, nurodytų Taisyklių 182 punkte.

198. Linijiniai vandens atskirtuvai įrengiami oro skirstomojo tinklo abiejose maitinamosios magistralės dalyse, o ne kompresorinėje. Linijinis vandens atskirtuvas turi turėti išleidžiamąjį čiaupą ir antgalį su jungėmis tiekiamojo ir ištraukiamojo oro ortakiams prijungti.

199. Ortakiai ir skirstomojo tinklo įtaisai turi būti prieinami prižiūrėti.

200. Skirstomojo tinklo ortakiai tiesiami kabelių tuneliuose po įrenginiais, ant konstrukcijų ar stovų atvirų, kanaluose ir lentynose kartu su kabeliais, o uždarose patalpose – dar ir sienomis, pertvaromis ir lubomis.

201. Ortakius reikia tiesti 0,3 proc. nuolydžiu, žemiausiuose taškuose įrengiant išleidžiamuosius čiaupus oro skirstomojo tinklo ortakiams prapūsti. Atšakas link įrenginių reikia tiesti nuolydžiu pagrindinės magistralės kryptimi.

202. Suslėgtojo oro skirstomajame tinkle ortakių temperatūros pokyčio kompensacijai turi būti įrengti kompensatoriai, pagaminti iš tokio pat skersmens vamzdžių kaip ir magistralinis ortakis.

203. Kompresorinės, oro skirstomojo tinklo ir atšakų į valdymo spintas ortakiai turi būti iš plieninių besiūlių vamzdžių, o 23 MPa slėgio – iš nerūdijančio plieno. Ortakiai nuo valdymo spintų į orinių jungtuvų rezervuarus turi būti variniai, o tarp spintų ir skyriklių pneumatinių pavarų – plieniniai. Plieninių ortakių išlenkimo spindulys turi būti ne mažesnis kaip keturi vamzdžio išoriniai skersmenys.

Ne kompresorinėje esantys kompresorinio slėgio ortakiai iki oro rinktuvų ir sienoje turi būti padengti šilumine izoliacija.

204. Plieniniai ortakiai vienas su kitu turi būti suvirinti, o su įtaisais – prijungti jungėmis. 6-8 mm vidinio skersmens vamzdžiai turi būti sujungti jungėmis arba įmovomis.

205. Užtveriamųjų čiaupų, atbulinių ir apsauginių vožtuvų, įrengtų už jungtuvų filtrų, vidaus detalės turi būti atsparios korozijai.

206. Nuo oro rinktuvų ir linijų vandens atskirtuvų vidinių paviršių turi būti nuvalytos rūdys ir teršalai. Šie paviršiai turi būt padengti antikorozine danga.

207. Įrengtų lauke oro rinktuvų ir linijų vandens atskirtuvų išoriniai paviršiai turi būti nudažyti šviesios spalvos atspariais atmosferos poveikiui dažais.

208. Orinio jungtuvo atšakos užtveriamasis čiaupas, filtras, atbulinis vožtuvas ir manometras turi būti įrengti specialioje skirstomojoje spintoje (patiekiamoje kartu su jungtuvu) ir turi turėti elektrinį šildymą.

209. Visi suslėgtojo oro elementai turi būti išardomi ir prieinami išvalyti.

X. ALYVOS ĮRENGINIAI

210. Alyvos įrenginių priežiūrai ir remontui turi būti numatyti naudoti įrenginiai su alyvos saugojimo ir perdirbimo įtaisais, siurbliais, alyvos valymo ir regeneracijos įrenginiais, kilnojamaisiais alyvos valymo ir degazacijos įtaisais, jos transportavimo talpomis. Saugomų alyvos ir izoliacinių dujų įrenginių vietą ir apimtį nustato operatorius.

211. Alyvos įrenginių skaičius ir rezervuarų talpa sandėliuose turi būti:

211.1. po 4 turbininės ir izoliacinės alyvos rezervuarus – šiluminėse elektrinėse;

211.2. po 3 turbininės ir izoliacinės alyvos rezervuarus – hidroelektrinėse;

211.3. ne mažesnė kaip šiluminių elektrinių vieno agregato alyvos sistemos talpa ir visų agregatų 45 dienų alyvos papildymo poreikis ir hidroelektrinių agregato 10 proc. talpa – turbininei alyvai;

211.4. ne mažesnė kaip vieno didžiausio transformatoriaus talpa su 10 proc. atsarga – izoliacinei alyvai.

212. Alyvos saugojimo rezervuaruose turi būti įrengti oro džiovinimo filtrai, alyvos lygio rodikliai, išleidžiamasis antvamzdis su bandomuoju ir išleidžiamuoju čiaupu.

213. Atstumai nuo atvirų alyvos sandėlių rezervuarų sienelių turi būti ne mažesni kaip:

213.1. iki elektrinių ir pastočių statinių (taip pat iki transformatorių dirbtuvių):

213.1.1. 12 m, kai bendra alyvos talpa iki 100 t;

213.1.2. 18 m, kai alyvos talpa daugiau kaip 100 t;

213.2. 25 proc. didesnis atstumas už Taisyklių 213.1 punkte nurodytąjį atstumą iki gyvenamosios ir visuomeninės paskirties pastatų;

213.3. 8 m iki alyvos įrenginių aparatinės;

213.4. 20 m iki vandenilio balionų sandėlių.

XI. ĮRANGA SU SIEROS HEKSAFLUORIDO DUJOMIS

214. Balionams su sieros heksafluorido (toliau – SF₆) dujomis Lietuvos standartu LST EN 60376:2005 ,,Elektrinėje įrangoje naudojamo techninės kokybės sieros heksafluorido (SF₆) techniniai reikalavimai (IEC60376:2005)” nustatyti tokie talpų dydžiai (litrais): 0, 3, 5, 10, 20, 40, 80, 150 ir 500.

Daugiausiai naudotini yra 20 ir 40 litrų talpos balionai. Balionai bandomi 70 barų slėgiu. Ant kiekvieno baliono prie ventilio galo turi būti įskaitomai pažymėtas simbolis SF_6, žodžiai „Sieros heksafluoridas” ir baliono svoris be apsauginio dangtelio.

Kiti žymėjimai ir spalvos parenkamos pagal užsakovo reikalavimus.

215. Balionus, pripildytus SF₆ dujų, reikia naudoti labai atsargiai, kaip talpas, kuriose yra slėgis. Juos reikia saugoti vėsioje, sausoje, gerai vėdinamoje patalpoje toli nuo degiųjų ir sprogiųjų medžiagų. Balionai turi būti apsaugoti nuo tiesioginių saulės spindulių.

216. Balionai turi būti sustatyti vertikaliai ant lygaus paviršiaus ventiliais į viršų ir apsaugoti nuo kritimo. Balionai su šviežiomis SF₆ dujomis turi būti sustatyti atskirai nuo balionų su naudotomis dujomis.

217. Kaip ir kiti slėginiai indai, taip ir talpos su SF₆ dujomis, gali sprogti jiems įkaitus. Pripildymo koeficientas parenkamas taip (1,04 kg/l), kad, esant didžiausiam tūriui, baliono atsparumas atitiktų iki 55 °C.

218. Patalpos, kur yra saugomos SF₆ dujos, turi būti specialiai pažymėtos plakatu (užrašu) ir patekimas į jas turi būti apribotas.

219. Patalpose, kuriose saugomos SF₆ dujos, turi būti įrengta ištraukiamoji arba atitekamoji ir ištraukiamoji vėdinimo sistema. Ji turi būti įrengta taip, kad galėtų veikti dviem režimais:

219.1. nuolat įjungta patalpos vėdinimui ir papildomai, jei įjungiamas avarinis vėdinimas, esant nenumatytam dujų nuotėkiui;

219.2. veikianti epizodiškai (pavyzdžiui, prieš įeinant į patalpą darbuotojams, normalaus veikimo metu ir įvykus avarijai).

220. Patalpose, esančiose aukščiau žemės paviršiaus, vėdinamose natūraliai, turi būti numatyta įrengti ir skersinio vėdinimo sistema. Vėdinimo sistema apie 50 proc. patalpos skersinio pjūvio turi būti arti grindų. Taip pat turi būti ir patalpose, kur pripildoma dujų arba jos ištraukiamos iš įrenginių ar jų dalių. Esant techninei vėdinimo sistemai, reikia sekti, kad oras, turintis sieros heksafluorido dujų, būtų ištraukiamas nuo grindų.

221. Patalpose, kuriose yra ertmių žemiau žemės lygio ir kuriose gali susikaupti SF₆ dujų, turi būti įrengta techninio vėdinimo sistema.

222. Ant balionų ar ant talpų, kuriose yra pervežamos dujos, turi būti atitinkami užrašai, nurodyti Taisyklių 183 punkte, ir užklijuota etiketė su perspėjamaisiais ženklais ir užrašais („Gali sukelti nušalimą”, „Talpas laikykite gerai ventiliuojamoje vietoje”). Pervežimo dokumentuose turi būti įrašai, nurodantys dujų būklę (kietoji, skystoji), rūšį (sieros heksafluoridas >95 wt proc. ir vandenilio fluoridas < 2 wt proc.), paskirties kategoriją (toksiška, korozinė substancija), talpų numeriai ir kt.

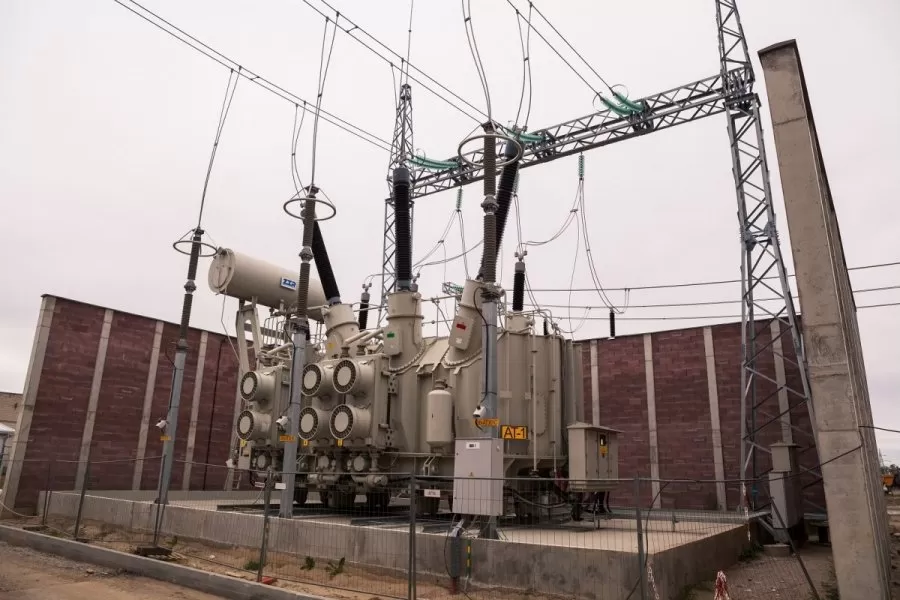

XII. GALIOS TRANSFORMATORIAI

223. Taisyklių XII skirsnio reikalavimai taikomi pastate ir lauke įrengiamiems stacionariems galios ir reguliuojamiems transformatoriams (autotransformatoriams), alyviniams reaktoriams (tarp jų lanko gesinimo ritėms), kurių aukštoji įtampa 3 kV ir aukštesnė. Taisyklių XII skirsnio reikalavimai netaikomi specialiosios paskirties elektros įrenginiams.

Transformatorių ir reaktorių (toliau – transformatoriai) pagalbiniai įrenginiai (aušinimo sistemos elektros varikliai, kontrolės ir matavimų aparatūra, valdymo įranga) turi atitikti Taisyklių reikalavimus.

10 kV ir žemesnės įtampos komplektinių transformatorinių transformatoriams Taisyklių 232 ir 233 punktų reikalavimai netaikomi.

224. Transformatoriaus parametrai turi būti parinkti pagal jo veikimo režimus. Parenkant parametrus, turi būti įvertinti tiek ilgalaikiai apkrovos režimai, tiek ir trumpalaikės, smūginės apkrovos, galimos ilgalaikės perkrovos eksploatuojant transformatorius. Šis reikalavimas galioja visoms transformatorių apvijoms.

225. Transformatoriai turi būti įrengti taip, kad neišjungus įtampos būtų patogiai ir saugiai stebimas alyvos lygis alyvos rodikliuose.

Jei tamsiuoju paros metu stebint alyvos rodiklį nepakanka bendrojo apšvietimo, tai turi būti numatytas papildomas alyvos rodiklio apšvietimas.

226. Prie transformatoriaus dujinės relės turi būti saugu prieiti stebėti ir paimti dujų mėginius, neišjungiant įtampos.

227. Kai transformatoriai turi ratukus, pamatuose turi būti įrengtos kreipiamosios. Kreipiamosiose transformatorius įtvirtinamas atramomis, įrengiamomis iš abiejų transformatoriaus pusių.

228. Kad dujos patektų į dujinę relę, transformatoriaus pamatai turi būti įrengti pagal gamintojų reikalavimus.

229. Transformatorius turi būti pastatomas taip, kad alyvos išmetamojo vamzdžio anga nebūtų nukreipta į arti esančius įrenginius, arba prieš vamzdžio angą turi būti pastatytas atitveriamasis skydas.

230. Tarp atvirai pastatytų transformatorių turi būti ne mažesnis kaip 1,25 m atstumas.

Tarp atvirai pastatytų 110 kV ir aukštesnės įtampos bei 63 MVA ir didesnės galios transformatorių (trifazių ir vienfazių), tarp jų ir bet kokios galios transformatorių (įskaitant reguliuojamuosius, savųjų reikmių ir pan.), turi būti pastatytos skiriamosios pertvaros, jeigu atstumas tarp transformatorių yra mažesnis kaip 15 m ir tarp transformatorių, pastatytų išilgai elektrinės pastato sienų mažesniu kaip 40 m atstumu nuo jų, yra mažesnis kaip 25 m.

Nurodytieji atstumai matuojami iki labiausiai išsikišusių transformatoriaus dalių, esančių ne žemiau kaip 1,9 m nuo žemės.

Skiriamųjų pertvarų ugniai atsparumo riba turi būti ne mažesnė kaip REI 90, plotis ne mažesnis kaip alyvos surinktuvo plotis (užpiltas skalda) ir aukštis ne mažesnis kaip aukštosios įtampos įvadų aukštis. Pertvaros statomos už alyvos surinktuvų ribų. Atstumas tarp transformatoriaus ir pertvaros turi būti ne mažesnis kaip 1,5 m.

Jeigu savųjų reikmių arba reguliavimo transformatoriai pastatyti kartu su galios transformatoriumi, turinčiu stacionarią automatinio gaisro gesinimo įrangą, ir prijungti galios transformatoriaus apsaugos nuo vidinių gedimų zonoje, tai vietoje skiriamosios pertvaros įrengiama savųjų reikmių arba reguliavimo transformatoriaus stacionarioji automatinio gaisro gesinimo įranga, bendra su galios transformatoriaus gaisro gesinimo įranga.

231. Kiekvienas patalpoje pastatytas alyvinis transformatorius turi būti įrengtas atskiroje kameroje (išimtis – Taisyklių
105 punktas), esančioje pirmajame aukšte ir izoliuotoje nuo kitų pastato patalpų. Alyviniai transformatoriai statomi antrajame aukšte, taip pat 1 m žemiau pirmojo aukšto grindų lygio neužtvindomose zonose tokiais atvejais, kai yra galimybė transformatorių išvežti į lauką ir pašalinti alyvą avariniais atvejais, kaip nurodyta Taisyklių 109.2 punkte, didesnės kaip 600 kg alyvos kiekio transformatoriams.

Jei būtina transformatorių įrengti patalpoje aukščiau antrojo aukšto arba žemiau kaip 1 m pirmojo aukšto grindų lygio, tai jis turi būti su A1 degumo klasės statybos produktų užpildu arba sausas, atsižvelgiant į aplinkos sąlygas ir gamybos technologijas. Įrengiant transformatorius patalpoje, reikia atsižvelgti į Taisyklių 92 punkto reikalavimus.

Vienoje bendroje kameroje statomi vienas arba du po 1 MVA ir mažesnės galios alyviniai transformatoriai, turintys bendrą paskirtį, valdymą ir apsaugą.

Vienoje kameroje įrengtų sausųjų arba turinčių nedegų užpildą transformatorių turi būti ne daugiau kaip 6 vienetai, jeigu tai nesukelia sunkumų juos naudojant.

232. Viduje pastatytų transformatorių atstumai nuo labiausiai išsikišusių dalių, esančių mažesniame kaip 1,9 m aukštyje nuo grindų, turi būti ne mažesni kaip:

232.1. 0,3 m iki galinės ir šoninių sienų 0,4 MVA ir mažesnės galios transformatoriams ir 0,6 m – didesnės galios transformatoriams;

232.2. 0,6 m iki durų staktos arba sienos nuo įėjimo pusės 0,4 MVA ir mažesnės galios transformatoriams, 0,8 m – nuo 0,4 iki 1,6 MVA galios transformatoriams ir 1 m – didesnės kaip 1,6 MVA galios transformatoriams.

233. Alyvinių transformatorių kamerų grindys turi turėti nuolydį į alyvos surinktuvo pusę.

234. Transformatorių kamerų durys (vartai) turi būti padarytos pagal Taisyklių 103 punkto reikalavimus.

Prie pat kameros durų 1,2 m aukštyje turi būti pastatytas barjeras (apžiūrėti transformatorių nuo slenksčio neįeinant į kamerą).

235. Transformatoriaus kameroje įrengiami tik su tuo transformatoriumi susieti skyrikliai, saugikliai ir galios skyrikliai, viršįtampių ribotuvai ir aušinimo sistemos įrenginiai.

236. Kiekvienoje alyvinių transformatorių kameroje turi būti durys į lauką arba į kitą A2 degumo klasės statybos produktų grindų, sienų, pertvarų ir perdangų patalpą, neturinčią degių ir sprogių daiktų, aparatų ir gamybos technologijų.

Kameros, iš kurių transformatoriai ištraukiami į cechą, turi atitikti Taisyklių 113, 120, 122 ir 127 punktų reikalavimus.

237. Horizontalus atstumas nuo įmontuotos arba šalia pastatytos pastotės transformatoriaus kameros durų angos iki patalpos artimiausio lango arba durų angos turi būti ne mažesnis kaip 1 m.

Didesnės kaip 0,1 MVA galios transformatoriams ištraukti iš kameros turi būti įrengiamas ne siauresnis kaip 5 m pločio vidinis kelias tarp pastatų. Šis reikalavimas netaikomas kameroms su durimis į gamybos patalpų viduje esančius koridorius ir kelius.

238. Transformatorių kamerų vėdinimo sistema turi ištraukti šilumą (Taisyklių 110 punktas) ir neturi būti susieta su kitomis vėdinimo sistemomis.

Vėdinimo kanalų sienelės ir šachtos turi būti pagamintos iš A1 degumo klasės statybos produktų, kurios turi ne mažesnę kaip REI 180 atsparumo ugniai ribą.

Vėdinimo šachtos ir angos turi būti išdėstytos taip, kad drėgmė negalėtų nutekėti ant transformatorių arba transformatoriai turi būti apsaugoti nuo drėgmės iš šachtų.

Vėdinimo angos turi būti uždengtos 1×1 cm akių tinklais ir apsaugotos nuo lietaus, sniego ir dulkių.

239. Transformatorių kamerų ištraukiamosios šachtos, pristatytos prie pastatų A1 degumo klasės statybos produktų sienų, bet turinčių D, E ar F klasės stogo dangą, turi būti atitrauktos ne mažiau kaip 1,5 m nuo pastato sienos arba šių klasių stogo dangos konstrukcija turi būti apsaugota ne mažesnio kaip 0,6 m aukščio A1 degumo klasės statybos produktų pertvara. Iškelti šachtą aukščiau pastato stogo dangos šiuo atveju nebūtina.

Ištraukiamųjų šachtų angos neturi būti įrengiamos prieš pastatų langus. Ištraukiamojo vėdinimo angos paliekamos tiesiog kameros sienoje, neturi būti po D, E ar F klasės stogo dangos išsikišusiais elementais ir po priešais esančio pastato sienų angomis.

Jeigu virš transformatoriaus kameros durų arba vėdinimo angų yra langas, tai po langu reikia įrengti B degumo klasei atitinkantį ir atsikišusį ne mažiau kaip 0,7 m stogelį. Stogelio ilgis turi būti didesnis už lango plotį ne mažiau kaip po 0,8 m į kiekvieną lango pusę.

240. Dirbtinio aušinimo transformatoriai turi turėti aušinimo sistemos automatinio įjungimo ir išjungimo įrenginius.

Aušinimo sistema turi būti automatiškai įjungiama pagal alyvos viršutinių sluoksnių ir apvijos temperatūrą ir pagal transformatoriaus apkrovos srovę nepriklausomai nuo temperatūros.

241. Naudojant atskirai nuo transformatoriaus sumontuotus aušintuvus arba priverstinę alyvos cirkuliaciją ir priverstinai aušinant alyvą oru, aušintuvai turi būti įrengti taip, kad netrukdytų nukelti transformatorių nuo pamato arba remontuoti aušintuvus, kai transformatorius veikia. Pūtimo ventiliatorių oro srautas neturi būti nukreiptas į transformatoriaus baką.

242. Aušinimo įrenginių sklendės turi būti išdėstytos taip, kad būtų patogu prie jų prieiti, atjungti transformatorių nuo aušinimo sistemos arba atskirą aušintuvą nuo sistemos ir nuvežti transformatorių, neišleidžiant alyvos iš aušintuvų.

243. Alyvos, aušinamos vandeniu, priverstinės cirkuliacijos aušinimo kolonėlės ir kiti įrenginiai turi būti patalpoje, kurios temperatūra ne žemesnė kaip 5 ^oC.

244. Priverstinės alyvos cirkuliacijos aušinimo sistemos išoriniai alyvos vamzdžiai turi būti iš nerūdijančio plieno arba korozijai atsparių medžiagų.

Alyvos vamzdžiai prie transformatorių turi netrukdyti prižiūrėti transformatorių ir aušintuvų ir nuvežti transformatorių. Turi būti įrengtos aikštelės ir kopėčios, kad būtų patogiai pasiekiamos sklendės ir pūtimo ventiliatorius.

245. Priverstinės alyvos cirkuliacijos aušinimo sistemų alyvos ir vandens siurblių veikimo kontrolei prie kiekvieno siurblio turi būti įrengtas manometras. Esant tinkliniams filtrams, manometrai turi būti įrengti alyvos įtekėjimo į filtrą ir ištekėjimo iš filtro vietose.

246. Kai atskirai nuo transformatoriaus sumontuota aušinimo sistema, susidedanti iš atskirų aušintuvų, visi vienoje eilėje išdėstomi viengubi ir dvigubi aušintuvai turi būti statomi ant bendro pamato.

Grupiniai aušinimo įrenginiai turi būti pastatyti tiesiai ant pamato arba ant pamato paklotų bėgių, jeigu numatyta šiuos įrenginius išvežti ant ratukų.

247. Transformatorių alyvos priverstinio aušinimo sistemų variklių valdymo spintos turi būti pastatytos už alyvos surinktuvo ribų arba pakabinama ant transformatoriaus bako, jeigu spinta ir joje sumontuoti įrenginiai gali veikti transformatoriaus keliamos vibracijos sąlygomis.

248. Priverstinai aušinami transformatoriai turi turėti alyvos, vandens cirkuliacijos arba pūtimo ventiliatorių sustojimo ir rezervinio aušintuvo arba rezervinio maitinimo šaltinio automatinio įjungimo signalizaciją.

249. Įtampos reguliavimo, esant apkrovai, pavarų spintose turi būti numatytas automatiškai valdomas elektrinis šildymas.

250. Vandeniu aušinamos transformatorių alyvos valymo adsorberiai turi būti laikomi patalpoje ir galimi pakeisti vietoje.

251. Transformatoriaus alyvos azotinės apsaugos elastiniai rezervuarai turi būti apsaugoti nuo saulės spindulių ir nuo žemesnės kaip minus 35 ^oC temperatūros.

252. Stacionarieji transformatorių remonto įrenginiai, neišardant aktyviosios dalies, turi būti numatyti įrengti elektrinių atvirosiose skirstyklose, kai jose yra transformatorių, kurių neįmanoma nuvežti į hidroelektrinės montavimo aikštelę arba šiluminės elektrinės mašinų salės remonto aikštelę.

253. Atvirai statant transformatorius išilgai elektrinės mašinų salės, turi būti numatyta transformatorius nuvežti į remonto vietą neišardžius transformatoriaus, nenuėmus įvadų ir neišardžius srovėlaidžių laikančiųjų konstrukcijų, portalų, šynų tiltų ir pan.

254. Transformatoriaus ir aušinimo sistemos mazgams montuoti ir išmontuoti turi būti numatyta galimybė atitinkamos keliamosios galios ir strėlės ilgio autokranu privažiuoti arba transformatoriaus pastatymo vietoje turi būti naudojami kiti montavimo darbų mechanizacijos būdai.

IV. KEITIKLINĖS PASTOTĖS IR ĮRENGINIAI

I. BENDRIEJI REIKALAVIMAI

255. Pramoniniams vartotojams skirtose keitiklinėse pastotėse ir įrenginiuose turi būti naudojami puslaidininkiniai keitikliai.

256. Keitiklinėse pastotėse ir įrenginiuose turi būti priemonės apriboti:

256.1. pastotės (įrenginio) įtaką maitinimo tinklo elektros kokybei iki standarto nustatytų verčių;

256.2. pastotės (įrenginio) keliamus radijo trikdžius iki normomis nustatytų leistinų pramoninių radijo trikdžių verčių.

257. Keitiklinėse pastotėse ir įrenginiuose reikia numatyti sumontuoti techniškai ir ekonomiškai pagrįstus reaktyviosios galios kompensavimo įrenginius.

258. Keitiklinių pastočių ir įrenginių savųjų reikmių maitinimo rezervavimo lygis turi atitikti keitiklinių agregatų maitinimo rezervavimo lygį.

259. Keitiklinėse pastotėse ir įrenginiuose turi būti įrengtas telefono ryšys, gaisro signalizacija ir kitos pagal darbo sąlygas reikalingos signalizacijos.

260. Keitiklinėse pastotėse ir įrenginiuose turi būti naudojami pramoniniai kilnojamieji dulkių siurbliai ir įtaisai elektros įrenginiams prapūsti sausuoju, neužterštu alyva ir ne didesnio kaip 0,2 MPa slėgio oru, taip pat oru, iš kurio išvalytos dulkės iš kilnojamo kompresoriaus arba suslėgtojo oro skirstomojo tinklo.

261. Keitikliams ir kitiems įrenginiams montuoti, išardyti ir surinkti reikia numatyti stacionariuosius ar kilnojamuosius kėlimo ir transportavimo mechanizmus.

262. Keitiklinėse pastotėse ir įrenginiuose turi būti įrengti kilnojamųjų elektros įrankių, šviestuvų ir patalpų valymo mašinų maitinimo punktai. Kilnojamiesiems šviestuvams turi būti naudojama ne aukštesnė kaip 50 V kintamosios ir 75 V nuolatinės srovės įtampa.

263. Keitiklinės pastotės ir įrenginiai turi atitikti ir kitus Taisyklių reikalavimus, jeigu jie neprieštarauja šio skirsnio reikalavimams.

II. ĮRENGINIŲ IŠDĖSTYMAS. SAUGOS PRIEMONĖS

264. Transformatorius, reguliuojantysis autotransformatorius, lyginamieji reaktoriai, anodiniai dalikliai ir filtriniai reaktoriai, priklausantys vienam keitikliniam agregatui, įrengiami bendroje kameroje arba atskirai.

Alyvinių įrenginių įrengimas turi atitikti elektros mašinų patalpų reikalavimus. Komplektinėms keitiklinėms pastotėms ir įrenginiams galioja Taisyklių 118 ir 119 punktuose nurodyti reikalavimai.

265. Puslaidininkiniai keitikliai įrengiami kartu su kitais elektrotechninių arba gamybinių patalpų įrenginiais, jeigu tam netrukdo aplinkos sąlygos (stiprūs magnetiniai laukai, temperatūra, drėgmė, dulkėtumas ir pan.).

266. Gamybinėse patalpose puslaidininkinius keitiklius reikia įrengti spintose.

267. Keitiklinio agregato atskirų elementų įtampos klasė, nuo kurios priklauso leistinieji mažiausi atstumai tarp įtampą turinčių dalių, nuo šių dalių iki žemės arba atitvarų, taip pat koridorių plotis, durų blokuotės reikalingumas nustatomi:

267.1. transformatoriams, autotransformatoriams ir reaktoriams pagal didžiausią efektinę įtampą tarp kiekvienų dviejų įvadų ir taip pat tarp kiekvieno įvado ir šių aparatų įžemintų dalių;

267.2. puslaidininkiniams keitikliams pagal didžiausią efektinę įtampą tarp kiekvienų dviejų kintamosios srovės įvadų.

Sumontuoto bendrame korpuse komplektinio įrenginio, susidedančio iš keitiklio, transformatoriaus, reaktoriaus ir pan., įtampos klasė nustatoma pagal didžiausią įtampos vertę, nurodytą Taisyklių 267.1 ir 267.2 punktuose.

268. Aukštesnės kaip 1000 V išlygintosios įtampos keitiklių spintų durys, neatsižvelgiant į tai, kur pastatytos spintos (elektrotechninė ar gamybinė patalpa), privalo turėti blokuotę, atjungiančią keitiklį iš kintamosios ir iš išlygintosios srovių pusių ir neleidžiančią įjungti keitiklį, kai durys atviros. Neelektrotechninėse patalpose pastatytų keitiklių spintų durys turi turėti vidinį užraktą, atrakinamą specialiuoju raktu.

269. Atvirieji puslaidininkiniai keitikliai, t. y. kai įtampą turinčias dalis yra galimybė paliesti, turi būti įrengiami tik elektrotechnikos patalpose. Aukštesnės kaip 1000 V įtampos keitikliai privalo turėti ne žemesnius kaip 1,9 m ištisinius arba tinklinius atitvarus. Atitvaro tinklo akių matmenys turi būti ne didesni kaip 25×25 mm. Atitvarų durys privalo turėti blokuotę, atjungiančią keitiklį tiek iš kintamosios, tiek ir iš išlygintosios srovių pusių neuždelsiant, kai durys atidaromos.

270. Iki 1000 V įtampos atvirieji keitikliai įrengiami:

270.1. ant izoliuotų nuo žemės grindų ruožų. Šiuo atveju grindys po pačiu keitikliu ir iki 1,5 m aplink jį turi būti padengtos izoliacijos sluoksniu, kuris turi būti pakankamai tvirtas mechaniškai ir apskaičiuotas išlygintosios srovės dešimt kartų didesnei darbinei įtampai. Sienos, pertvaros ir įžeminti daiktai, esantys ne mažesniu kaip 1,5 m horizontaliu atstumu nuo keitiklio vertikalios projekcijos, turi būti padengti tokiu pat izoliacijos sluoksniu iki 1,9 m aukščio arba apsaugoti izoliuotais nuo žemės atitvarais.

Keitiklis turi būti atitvertas turėklais arba izoliacinės medžiagos virvėmis, pritvirtintomis prie izoliuotų stovų. Koridoriaus plotis tarp keitiklio ir izoliuotų nuo žemės atitvarų, sienų, pertvarų ir daiktų turi būti ne mažesnis kaip 1 m;

270.2. ant neizoliuotų grindų. Šiuo atveju keitikliai privalo turėti ne žemesnius kaip 1,9 m ištisinius arba tinklinius individualius atitvarus. Atitvarų durys privalo turėti blokuotę, analogišką nurodytai Taisyklių 276 punkte spintų durų blokuotei, arba užraktus. Kai įrengtas užraktas, virš atitvaro durų arba ant sienos turi būti įrengta keitiklio atjungimo tiek iš kintamosios, tiek iš išlygintosios įtampos pusių signalizacija.

Ant keitiklio korpuso įrengti matavimo prietaisai turi būti išdėstyti ir sumontuoti taip, kad darbuotojai galėtų stebėti prietaisų rodmenis neužeidami už keitiklio atitvaro.

271. Vienam keitikliniam agregatui priklausantys keli atvirieji keitikliai atitveriami atskirais arba vienu bendru atitvaru.

272. Įrengiant iki 1000 V įtampos atviruosius keitiklius ant neizoliuotų grindų elektrotechninėse patalpose, horizontalieji atstumai turi būti ne mažesni kaip:

272.1. 50 mm nuo įtampą turinčių keitiklio dalių iki įžemintų atitvarų, sienų, pertvarų ir pan. iš keitiklius neprižiūrimosios pusės;

272.2. 1,5 m nuo vieno keitiklio įtampą turinčių dalių iki kito keitiklio įžemintų dalių, įžemintų atitvarų, sienų, pertvarų ir pan. iš keitiklių prižiūrimosios pusės;

272.3. 0,8 m tarp skirtingų keitiklių įžemintų dalių, taip pat nuo keitiklio įžemintų dalių iki įžemintų atitvarų, sienų, pertvarų ir pan. iš prižiūrimosios pusės;

272.4. 2,0 m tarp skirtingų keitiklių įtampą turinčių dalių iš keitiklių prižiūrimosios pusės.

Nurodyti Taisyklių 241.2-241.4 punktuose atstumai nustatyti įvertinant prižiūrinčiųjų darbuotojų užėjimo galimybę už atitvaro, neišjungiant keitiklio įtampos.

273. Įrengiant aukštesnės kaip 1000 V įtampos atviruosius keitiklius elektrotechninėse patalpose, horizontalieji atstumai turi būti ne mažesni kaip:

273.1. 165 mm nuo 3 kV, 190 mm nuo 6 kV, 220 mm nuo 110 kV įtampą turinčių keitiklio dalių iki atitvarų, sienų, pertvarų ir pan. iš keitiklių prižiūrimosios pusės;

273.2. 0,8 m tarp skirtingų keitiklių įžemintų dalių, taip pat nuo keitiklio įžemintų dalių iki atitvarų, sienų, pertvarų ir pan. iš keitiklių prižiūrimosios pusės. Šis atstumas nustatytas įvertinus įtampos neturinčio keitiklio priežiūros galimybę.

274. Įrenginiuose, kuriuose keitikliniai agregatai susideda iš dviejų ar daugiau keitiklių, reikalaujama, kad veiktų dalis keitiklių, kai kiti yra likę be įtampos, o atskirų elementų elektriniai sujungimai turi būti tokie, kad būtų galimybė atjungti kiekvieną keitiklį iš kintamosios ir išlygintosios įtampos pusių.

275. Įrengiant keitiklinių agregatų elektros įrenginių spintas viena eile, koridoriaus plotis nuo durų arba nuimamųjų sienelių pusės turi būti ne mažesnis kaip 1 m. Kai durys atidaromos 90º kampu, perėja gali susiaurėti iki 0,6 m.

Priežiūros koridoriaus plotis tarp dviem eilėmis išdėstytų spintų turi būti ne mažesnis kaip 1,2 m. Kai priešpriešiais išdėstytos spintų durys atsidaro 90^o kampu, perėjai turi likti ne mažesnio kaip 0,6 m pločio tarpas.

276. Įrengiant elektros įrenginius spintose ant ištraukiamųjų vežimėlių, koridorių plotis turi būti ne mažesnis kaip:

276.1. vežimėlio ilgis plius 0,6 m, kai spintos išdėstytos viena eile;

276.2. vežimėlio ilgis plius 0,8 m, kai spintos išdėstytos dviem eilėmis.

Visais atvejais koridoriaus plotis turi būti ne mažesnis už vežimėlio įstrižainę.

277. Puslaidininkinių keitiklių anodai ir jų aušintuvai turi būti nudažyti ryškia spalva, skirtinga nei kitų keitiklio dalių spalvos.

278. Ant puslaidininkinio keitiklio korpuso turi būti įspėjamieji ženklai, nurodantys keitiklio tuščiosios veikos įtampą.

279. Puslaidininkinių keitiklių įrenginiuose grandinių, susietų su keitiklinių transformatorių ventilių apvijomis, valdymo ir „tinklelinės” apsaugos grandinių, taip pat grandinių, kuriose pramušus izoliaciją gali atsirasti ventilių apvijų potencialas, izoliacija turi 1 minutę atlaikyti 50 Hz dažnio bandomąsias įtampas, nurodytas Taisyklių priedo 3 lentelėje.

Izoliacijos vardinė įtampa įvertinama didžiausia iš vardinių įtampų (efektinių verčių), veikiančių tikrinamosios grandinės izoliaciją.

280. Išlygintosios srovės pirminės grandinės privalo turėti izoliaciją, atitinkančią jų darbinę įtampą.

III. KEITIKLIŲ AUŠINIMAS

281. Gamintojų reikalaujamam keitiklių temperatūros režimui palaikyti turi būti numatyti aušinimo įrenginiai. Gamintojai nurodo aušinimo būdus, aušinimo vandens arba oro temperatūrą ir jų sąnaudas.

282. Aušinant keitiklius oru, dulkių kiekis ore turi neviršyti 0,7 mg/m³. Kai dulkių koncentracija didesnė, turi būti numatytas oro valymas.

283. Aušinant keitiklius oru, kiekvieno keitiklio ortakis privalo turėti sklendę, užtikrinančią oro tiekimo nutraukimą keitikliui, neatsižvelgiant į oro tiekimą kitiems keitikliams.

284. Aušinant keitiklius vandeniu, naudojama uždaroji cirkuliacinė sistema.

Vandens cheminės ir fizinės savybės (cheminė sudėtis, elektrinis laidis, kietumas, mechaninių priemaišų buvimas) turi atitikti gamintojų reikalavimus.

285. Aušinant keitiklius vandeniu tiesiasrove cirkuliacine sistema, aušinimo vandens tiekiamieji ir nutekamieji vamzdynai turi būti izoliuoti nuo keitiklio potencialą turinčios aušinimo sistemos.

Izoliacija tarp keitiklio ir šilumokaičio (naudojant cirkuliacinę sistemą) arba tarp keitiklio ir vandentiekio (naudojant tiesiasrovę sistemą) turi būti izoliaciniai vamzdžiai arba žarnos. Izoliacinių vamzdžių ir žarnų ilgis turi būti ne mažesnis už keitiklių gamintojų nurodytą ilgį. Kai yra tiesiasrovė aušinimo sistema, izoliacija tarp keitiklio ir nutekamojo vamzdžio naudojama ir laisvai krintanti į priėmimo piltuvą vandens čiurkšlė.

286. Naudojant aušinimui antikorozinį didelį laidį turintį tirpalą, aušinimo sistemos įrenginiai (šilumokaitis, siurblys, šildytuvas), šiuo atveju turintys keitiklio korpuso potencialą, turi būti pastatyti ant izoliatorių, o vamzdynai tarp aušinimo įrenginio ir keitiklio, kai veikiant keitikliui yra galimybė prie jų prisiliesti, turi būti iš izoliacinių vamzdžių arba žarnų. Aušinimo vandenį į šilumokaitį reikia tiekti per izoliacinį intarpą (žarną arba vamzdį). Jeigu aušinimo įrenginys yra ne keitiklio atitvare, tai jis privalo turėti savo tinklinę arba ištisą atitvarą, atitinkantį Taisyklių 211.2 punkto reikalavimus. Atidarant šio atitvaro duris, durų blokuotė turi išjungti šilumokaičio siurblį ir šildytuvą.

287. Aušinimo vandens kiekį reguliuojantys čiaupai turi būti įrengti saugioje ir patogioje juos prižiūrėti vietoje. Atsižvelgiant į įrengimo vietą, čiaupai turi būti izoliuoti nuo žemės arba įžeminti.

288. Vandens tiekimo keitiklinei pastotei (įrenginiui) rezervavimo lygis turi atitikti elektros tiekimo rezervavimo lygį.

289. Aušinimo įrenginio veikimui kontroliuoti turi būti įrengtas pakankamas kontrolės ir matavimo prietaisų bei aparatūros (termometrų, manometrų, slėgio ir srauto relių, debitmačių ir pan.) kiekis.

IV. ŠILDYMAS, VĖDINIMAS IR VANDENS TIEKIMAS

290. Keitiklinių pastočių ir įrenginių patalpos turi būti šildomos.

291. Šaltuoju metu neveikiant keitiklinės pastotės įrenginiams, šildymo sistema turi užtikrinti ne žemesnę kaip +16 ^oC temperatūrą keitiklinių agregatų patalpoje ir ne žemesnę kaip +10 ^oC temperatūrą šilumokaičių patalpoje. Likusiose patalpose turi būti užtikrinta temperatūra, nurodyta sanitarinėse normose.

292. Vasaros metu keitiklinės pastotės ir įrenginio patalpų darbo zonos oro temperatūra turi neviršyti lauko oro temperatūros daugiau kaip +5 ^oC ir turi būti ne aukštesnė kaip +40 ^oC, jeigu nėra kitokių gamintojų reikalavimų.

293. Keitiklinės pastotės (įrenginio) patalpose turi būti numatytos priemonės veikiančiojo įrenginio perteklinei šilumai, kurią išskiria keitikliniai agregatai, aparatūra, rezistoriai ir pan., pašalinti.

294. Bendrojo vėdinimo, naudojamo perteklinei šilumai iš patalpų pašalinti, įrenginyje dulkėtas oras turi būti valomas.

295. Pirmojo aukšto, rūsio ir kitų izoliuotų patalpų vėdinimo sistemos įrengiamos atskiros arba bendrosios. Įrengiant bendrąją vėdinimo sistemą, ji turi būti su valdomomis sklendėmis, kurios gaisro atveju nutrauktų oro tiekimą į atskiras patalpas.

296. Keitiklinėms pastotėms ir įrenginiams turi būti tiekiamas toks vandens kiekis, kurio užtektų keitikliniams agregatams aušinti ir sanitariniams techniniams įrenginiams veikti.

297. Vandentiekis privalo turėti tinklinius filtrus, neleidžiančius stambioms priemaišoms patekti į keitiklių aušinimo sistemą.

V. STATYBOS DALIS

298. Keitiklinių pastočių pastatai ir keitiklinių įrenginių patalpos priskiriami D kategorijai.

299. Keitiklių patalpos dažomos ir apdaila atliekama pagal jų paskirtį.

300. Keitiklių patalpų grindys privalo turėti dangas, neleidžiančias susikaupti dulkėms (pavyzdžiui, cementas su marmuro skalda, metlacho plytelės).

301. Patalpų perdangose, sienose ir pertvarose reikia įrengti liukus ar angas sunkiems ir įvairių dydžių bei formų įrenginiams transportuoti. Liukai turi būti keliamųjų mechanizmų veikimo zonoje. Liukų dangčių atsparumo ugniai laipsnis turi būti toks pat kaip ir patalpos perdangos, kur liukai įrengti.

302. Patalpų rūsys privalo turėti hidroizoliaciją ir drenažo įrenginius.

303. Kabelių tuneliai į keitiklinių pastočių pastatus arba keitiklinių įrenginių patalpas turi būti atskirti nuo pastatų EI 45 atsparumo ugniai pertvaromis ir ne mažesnio kaip EI 60 atsparumo ugniai durimis. Durys turi atsidaryti į pastotės (įrenginio) patalpos pusę ir turėti užtrenkiamąsias spynas, atidaromas be rakto iš tunelio pusės.

V. AKUMULIATORIŲ ĮRENGINIAI

I. ELEKTROS ĮRENGINIŲ DALIS

304. Akumuliatorių baterijų pagrindinėms ir papildomoms patalpoms elektros kaitinimo įrenginiai, šviestuvai, aušinimo varikliai ir elektros instaliacija parenkami ir montuojami atsižvelgiant į elektros įrenginių sprogiosiose zonose reikalavimus.

305. Įkrovimo įrenginio įtampa ir galia turi atitikti akumuliatorių baterijos naudojimo instrukciją.

306. Akumuliatorių įrenginys turi turėti srovės ir įtampos kontrolės įtaisus.

307. Apsaugai nuo atbulinės srovės turi būti įtaisas įkrovimo ir papildomo įkrovimo varikliams-generatoriams atjungti.

308. Akumuliatorių baterijų grandinėje turi būti įrengtas automatinis jungiklis, selektyviai veikiantis su tinklo apsaugos aparatais.

309. Akumuliatorių baterijų įkrovimo ir papildomo įkrovimo įrenginiai prie kintamosios srovės tinklo turi būti prijungti per skiriamąjį transformatorių.

310. Nuolatinės srovės šynų izoliacijos kontrolei turi būti įrengtas įtaisas, leidžiantis nuolat kontroliuoti izoliaciją ir įjungti signalą sumažėjus 220 V tinklo vieno poliaus izoliacijos varžai iki 20 kW, 110 V – 10 kW, 48 V – 5 kW ir 24 V – 3 kW.

311. SK ir SN akumuliatorių baterijoms reikia įrengti blokuotę, kuri neleistų įkrauti akumuliatorių baterijos elementų aukštesne kaip 2,3 V įtampa, kai išjungtas vėdinimas.

312. Akumuliatorių baterijos patalpoje vienas šviestuvas turi būti prijungtas prie avarinio apšvietimo tinklo.

313. Kiekvienas akumuliatorius turi būti izoliuotas nuo žemės. Akumuliatorių baterijos įrengiamos ant:

313.1. grindų padėtų medinių stelažų;

313.2. dviejų laiptų medinių stelažų;

313.3. medinių lentynų;

313.4. grindų pastatytų izoliatorių.

Stacionarieji hermetiniai akumuliatoriai taip pat įrengiami ir ant dviejų laiptų izoliuotų metalinių stelažų.

314. Akumuliatorių įrengimo stelažai turi būti pagaminti, išbandyti ir pažymėti pagal standartų ir techninių sąlygų reikalavimus. Jie turi būti apsaugoti nuo elektrolito poveikio atsparia danga.

315. Akumuliatoriai turi būti izoliuoti nuo stelažų, o stelažai – nuo žemės atspariais elektrolito ir jo garų poveikiui izoliuojančiais padėklais. Ne aukštesnės kaip 48 V įtampos akumuliatorių baterijų stelažai montuojami ir be izoliuojančių padėklų.

316. Akumuliatorių baterijų priežiūros koridorių plotis turi būti ne mažesnis kaip l m esant dvipusiam akumuliatorių išdėstymui ir 0,8 m – vienpusiam.

317. Atstumas nuo akumuliatorių iki šildymo prietaisų turi būti ne mažesnis kaip 750 mm, jei nėra pastatytų A1 degumo klasės statybos produktų šiluminių ekranų, neleidžiančių įšilti baterijoms.

318. Esant 65-250 V įtampai tarp srovėlaidžių, atstumas tarp jų turi būti ne mažesnis kaip 0,8 m, o esant aukštesnei kaip 250 V įtampai – 1 m.

Kai akumuliatoriai įrengti dviem eilėmis be tarpo, įtampa tarp skirtingų eilių gretimų akumuliatorių srovėlaidžių turi neviršyti 65 V normalaus veikimo (ne įkrovos) metu.

Elektros įrenginiai, šynų ir kabelių sujungimo vietos turi būti išdėstytos ne mažesniu kaip 1 m atstumu nuo nehermetiškų akumuliatorių ir ne mažesniu kaip 0,3 m atstumu nuo paties žemiausio lubų taško.

319. Akumuliatorių baterijų šynos turi būti neizoliuotos varinės arba aliumininės, arba rūgščiai atsparios izoliacijos viengysliai kabeliai.

Varinių šynų ir kabelių jungtys ir atšakos turi būti virintinės arba sulituotos, o aliumininių – tik virintinės. Šynos su įvadinės plokštės įvadiniais strypais turi būti virintinės.

Jungtys tarp atskirų akumuliatorių elementų (pagal akumuliatorių tipą) turi būti virintinės arba prisuktos varžtais. Varžto sukimo momento dydis nurodomas gamintojų instrukcijoje. Didelių baterijų, kurių talpa daugiau kaip 504 Ah, elementų jungtys turi būti virintinės arba įrengtos pagal gamintojo reikalavimus.

Akumuliatorių baterijos patalpos įvadinė plokštė ir aparatai bei skirstomasis skydas turi būti sujungti viengysliais kabeliais arba neizoliuotomis šynomis.

320. Neizoliuoti laidininkai turi būti dukart nudažyti rūgščiai atspariais spirito neturinčiais dažais, išskyrus šynų sujungimo, prijungimo prie akumuliatorių vietas ir kitus sujungimus. Nenudažytos vietos turi būti pateptos techniniu vazelinu.

321. Atstumai tarp gretimų neizoliuotų šynų tikrinami pagal dinaminio atsparumo skaičiavimus. Atstumas nuo šynų iki pastato elementų ir kitų įžemintų dalių turi būti ne mažesnis kaip 50 mm.

322. Šynos turi būti nutiestos ant izoliatorių ir pritvirtintos prie jų šynų laikikliais.

Tarpas tarp šynų tvirtinimo taškų parenkamas pagal dinaminio atsparumo skaičiavimus (įvertinant Taisyklių 321 punktą), bet turi būti ne didesnis kaip 2 m. Izoliatoriai, jų armatūra, šynų virtinimo detalės ir laikančiosios konstrukcijos turi būti elektriškai ir mechaniškai atsparios ilgalaikiam elektrolito garų veikimui. Laikančiųjų konstrukcijų įžeminti nereikia.

323. Akumuliatorių baterijos patalpos įvadinė plokštė turi būti atspari elektrolito garų veikimui. Neturi būti naudojamos marmurinės, fanerinės ir kitos sluoksniuotos struktūros plokštės.

Perdangoje įrengtos įvadinės plokštės viršutinė plokštuma turi būti virš perdangos ne žemiau kaip 100 mm.

II. STATYBOS DALIS

324. Stacionariosios akumuliatorių baterijos turi būti įrengiamos specialiai tam skirtose patalpose. Vienoje patalpoje turi būti montuojamos viena arba keletas rūgštinių baterijų. Patalpoms, kuriose yra hermetiniai akumuliatoriai, specialūs reikalavimai netaikomi.

325. Patalpos, kuriose akumuliatorių baterijos įkraunamos didesne kaip 2,3 V įtampa vienam elementui, priklauso sprogiosioms patalpoms.

326. Akumuliatorių baterijų patalpos priklauso gamybos E kategorijai ir turi būti įrengtos ne žemesnio kaip I atsparumo ugniai laipsnio pastatuose, atsižvelgiant į Statybos techninio reglamento STR 2.01.04:2004 ,,Gaisrinė sauga. Pagrindiniai reikalavimai” reikalavimus.

Durys ir langų rėmai taip pat naudojami ir mediniai.

327. Įrengiant akumuliatorių baterijas, pirmenybė teikiama natūralaus apšvietimo patalpoms, kurios turi būti apsaugotos nuo tiesioginių saulės spindulių.

Akumuliatorių baterijų patalpoms sausuose rūsiuose natūralus apšvietimas nėra būtinas.

328. Kilnojamieji stacionariųjų elektros įrenginių uždari akumuliatoriai (pavyzdžiui, starteriniai) ir atvirosios iki 60 V įtampos ne didesnio kaip 72 Ah bendros talpos akumuliatorių baterijos įrengiamos tiek atskirose natūraliai vėdinamose patalpose, tiek ir gamybos sprogimui ir degimui nepavojingose patalpose, vėdinamose metalinėse spintose, iš kurių oras pašalinamas ne į patalpą. Kilnojamieji uždari akumuliatoriai, veikiantys iškrovimo arba papildomo įkrovimo režimu ir įkraunami ne jų pastatymo vietoje, taip pat įrengiami ir metalinėse spintose su žaliuzėmis, pašalinant orą į patalpą.

Išlaikant nurodytas sąlygas, patalpų sprogimo ir degimo atžvilgiu degumo klasė nesikeičia.

329. Stacionarieji akumuliatoriai turi būti įrengti patalpoje su vėdinimu taip, kad nesusidarytų sprogusis mišinys.

330. Akumuliatorinė turi būti:

330.1. įrengta kuo arčiau įkrovimo įtaisų ir nuolatinės srovės skirstymo skydo;

330.2. izoliuota nuo dulkių, garų ir dujų patekimo, taip pat nuo vandens prasiskverbimo per perdangas.

Akumuliatorinės neturi būti arti vibracijos ar kratymo šaltinių.

331. Durys į akumuliatorinę turi būti iš prieangio. Neturi būti įrengiamos iš buitinių patalpų.

Prieangis turi būti tokių matmenų, kad durys iš akumuliatorinės į prieangį būtų atidaromos ir uždaromos esant uždarytoms durims iš prieangio į kitą patalpą. Prieangio plotas turi būti ne mažesnis kaip 1,5 m². Prieangio durys turi būti atidaromos į išorę ir jose turi būti įmontuota užtrenkiama spyna. Durys iš vidaus turi būti atidaromos rankena.

Ant durų turi būti užrašyta: „Akumuliatorinė” ir užkabinti draudžiamieji ženklai: „Draudžiama naudoti atvirą ugnį” ir „Draudžiama rūkyti”.

332. Akumuliatorinių lubos turi būti horizontalios ir lygios. Leidžiamos lubos su išsikišusiomis konstrukcijomis arba nuolydžiu, jei oras ištraukiamas iš kiekvienos sekcijos arba iš aukščiausios lubų dalies.

333. Akumuliatorinių grindys turi būti horizontalios, betoninės ir padengtos rūgščiai atsparia danga (keraminės rūgščiai atsparios plytelės, kurių siūlės užpildytos rūgščiai atspariais užpildais, arba asfaltbetonis).

334. Sienos, pertvaros, lubos, durys ir langų rėmai, vėdinimo vamzdžiai (iš išorės ir vidaus), metalinės konstrukcijos ir kitos akumuliatorių baterijos patalpos dalys turi būti nudažytos rūgščiai atspariais dažais.

Langų rėmai neturi būti aliumininiai, jei patalpose yra tik natūralus vėdinimas. Langai turi turėti neuždaromas orlaides, kad būtų užtikrinta nuolatinė oro cirkuliacija.

335. Įrengiant akumuliatorius ištraukiamosiose spintose, spintų vidaus pusė turi būti nudažyta rūgščiai atspariais dažais.

III. SANITARIJOS DALIS

336. Akumuliatorinėse turi būti įrengta natūralaus arba stacionaraus ištraukiamojo vėdinimo sistema. Reikiamo gryno oro kiekis (m³/val.) nustatomas pagal formulę:

V = 0,05 n I ,

čia: n – akumuliatorių baterijų elementų kiekis,

I – didžiausia akumuliatorių įkrovimo srovė amperais, kuri sukelia vandenilio išsiskyrimą.

Šiuo atveju sieros rūgšties koncentracija akumuliatorinėje turi būti ne didesnė, kaip nurodyta Lietuvos higienos normoje
HN 23-2001 „Kenksmingų cheminių medžiagų koncentracijų ribinės vertės darbo aplinkos ore. Bendrieji reikalavimai”, patvirtintoje Lietuvos Respublikos sveikatos apsaugos ministro ir Lietuvos Respublikos socialinės apsaugos ir darbo ministro 2001 m. gruodžio 13 d. įsakymu Nr. 645/169 (Žin., 2001, Nr.110-4008).

Tais atvejais, kai natūralus vėdinimas negali užtikrinti reikiamo oro pakeitimo kartotinumo, turi būti naudojamas priverstinis ištraukiamasis vėdinimas.

337. Akumuliatorinių vėdinimo sistema turi vėdinti akumuliatorių baterijas ir rūgšties ruošimo patalpą. Dujos turi būti pašalinamos per šachtą, iškylančią ne mažiau kaip 1,5 m virš pastato stogo. Šachta turi būti apsaugota nuo atmosferos kritulių. Įrengti šią vėdinimo sistemą su dūmtraukiais arba su bendra pastato vėdinimo sistema draudžiama.

338. Priverstinio ištraukiamojo vėdinimo ventiliatoriai turi būti pagaminti dirbti sprogiose patalpose.

339. Dujų trauka turi būti tiek iš viršutinės, tiek ir iš apatinės patalpos dalies priešingoje negu atitekančio gryno oro pusėje.

Atstumas nuo viršutinių vėdinimo angų viršutinės briaunos iki lubų turi būti ne didesnis kaip 100 mm, o nuo apatinių vėdinimo angų apatinės briaunos iki grindų – ne didesnis kaip 300 mm. Oro iš vėdinimo kanalų srautas neturi būti tiesiogiai nukreiptas į akumuliatorių elektrolito paviršių.

Metaliniai vėdinimo vamzdžiai virš atvirų akumuliatorių neturi būti įrengiami.

Akumuliatorių baterijų ir rūgšties paruošimo patalpose oro greitis veikiant vėdinimo įrangai turi būti pakankamas, siekiant pašalinti kenksmingas medžiagas.

340. Akumuliatorinių temperatūra turi būti ne žemesnė kaip 0 ^oC ir ne aukštesnė kaip +35 ^oC, jeigu nėra kitokių gamintojų reikalavimų.

341. Akumuliatorių baterijų patalpas šildant kaloriferiu, reikia panaudoti kitą patalpą, iš kurios šiltas oras būtų tiekiamas per vėdinimo kanalą. Naudojant elektrinį šildymą turi būti numatytos priemonės, kad kibirkštys per kanalus nepatektų į patalpą.

Akumuliatorinėse įrengiama garo arba vandens šildymo sistema turi būti įrengta iš lygių suvirintų vamzdžių. Draudžiama vamzdžius sujungti kitais būdais ir įrengti čiaupus.

342. Elektrinėse ir pastotėse, kur yra vandentiekis, netoli akumuliatorinių turi būti įrengtas vandens čiaupas ir kriauklė. Virš kriauklės turi būti užrašas: „Rūgšties ir elektrolito nepilti”.

VI. APLINKOS APSAUGA

343. Eksploatuojant elektros įrenginius turi būti užtikrinta, kad nebūtų teršiamas gruntas ir vandens telkiniai, triukšmo lygis neviršytų sanitarinio normatyvo, elektrinio ir magnetinio lauko intensyvumas neviršytų ribinio leistinojo lygio. Įvertinant aplinkos apsaugos, higienos ir sveikatos reikalavimus, būtina vadovautis šiais teisės aktais:

343.1. 1975 m. birželio 16 d. Tarybos direktyva 75/439/EEB dėl naudotų alyvų šalinimo (OL 2004 m. specialusis leidimas, 15 skyrius, 1 tomas, p. 14) su paskutiniais pakeitimais, padarytais 1986 m. gruodžio 22 d. Tarybos direktyva 87/101/EEB (OL 2004 m. specialusis leidimas, 15 skyrius, 1 tomas, p. 321);

343.2. Lietuvos Respublikos aplinkos apsaugos įstatymu (Žin., 1992, Nr. 5-75);

343.3. Lietuvos Respublikos vandens įstatymu (Žin., 1997, Nr. 104-2615; 2003, Nr. 36-1544);

343.4. Lietuvos Respublikos atliekų tvarkymo įstatymu (Žin., 1998, Nr. 61-1726; 2002, Nr. 72-3016);

343.5. Atliekų tvarkymo taisyklėmis, patvirtintomis Lietuvos Respublikos aplinkos ministro 1999 m. liepos 14 d. įsakymu
Nr. 217 (Žin., 1999, Nr. 63-2065; 2004, Nr. 68-2381);

343.6. Techninių reikalavimų statybos reglamentu STR 2.01.01 (3):1999 „Esminiai statinio reikalavimai. Higiena, sveikata, aplinkos apsauga”, patvirtintu Lietuvos Respublikos aplinkos ministro 1999 m. gruodžio 27 d. įsakymu Nr. 420 (Žin., 2000, Nr. 8-215);

343.7. Techninių reikalavimų statybos reglamentu STR 2.01.01 (5):1999 „Esminiai statinio reikalavimai. Apsauga nuo triukšmo”, patvirtintu Lietuvos Respublikos aplinkos ministro 1999 m. gruodžio 27 d. įsakymu Nr. 421 (Žin., 2000, Nr. 8-216);

343.8. Lietuvos higienos norma HN 98:2000 „Natūralus ir dirbtinis darbo vietų apšvietimas. Apšvietos dirbtinės vertės ir bendrieji matavimo reikalavimai”, patvirtinta Lietuvos Respublikos sveikatos apsaugos ministro 2000 m. gegužės 24 d. įsakymu Nr. 277 (Žin., 2000, Nr. 44-1278);

343.9. Nuotekų tvarkymo reglamentu, patvirtintu Lietuvos Respublikos aplinkos ministro 2006 m. gegužės 17 d. įsakymu
Nr. D1-236 (Žin., 2006, Nr. 59-2103);

343.10. Išeikvotų baterijų ir akumuliatorių tvarkymo taisyklėmis, patvirtintomis Lietuvos Respublikos aplinkos ministro
2001 m. gruodžio 21 d. įsakymu Nr. 625 (Žin., 2002, Nr. 1-12);

343.11. Grunto ir požeminio vandens užteršimo naftos produktais valymo bei taršos apribojimo reikalavimais LAND 9-2002, patvirtintais Lietuvos Respublikos aplinkos ministro 2002 m. lapkričio 27 d. įsakymu Nr. 611 (Žin., 2002, Nr. 119-5368);

343.12. Alyvų atliekų tvarkymo taisyklėmis, patvirtintomis Lietuvos Respublikos aplinkos ministro 2002 m. gruodžio 31 d. įsakymu Nr. 698 (Žin., 2003, Nr. 33-1391; 2005, Nr. 39-1283);

343.13. Polichlorintų bifenilų ir polichlorintų terfenilų (PCB/PCT) tvarkymo taisyklėmis, patvirtintomis Lietuvos Respublikos aplinkos ministro 2003 m. rugsėjo 26 d. įsakymu Nr. 473 (Žin., 2003, Nr. 99-4469);

343.14. Aplinkosaugos reikalavimais paviršinėms nuotekoms tvarkyti, patvirtintais Lietuvos Respublikos aplinkos ministro 2003 m. gruodžio 24 d. įsakymu Nr. 687 (Žin., 2004, Nr. 10-289).

VII. PRIEŠGAISRINĖ SAUGA

344. Įrenginiai ir statiniai turi būti įrengiami ir eksploatuojami vadovaujantis Statybos techniniu reglamentu STR 2.01.04:2004 ,,Gaisrinė sauga. Pagrindiniai reikalavimai” ir Energetikos objektų priešgaisrinių saugos taisyklių, patvirtintų Lietuvos Respublikos ūkio ministro ir Lietuvos Respublikos vidaus reikalų ministro 1999 m. vasario 26 d. įsakymu
Nr. 80/121 (Žin., 1999, Nr. 22-631), reikalavimais.

345. Priešgaisrinio vandentiekio tinklai ir priešgaisrinės automatikos įrenginiai turi būti įrengti pagal teisės aktus ir normatyvus.

346. Pradedant naudoti elektros įrenginius, objektai turi būti aprūpinti gaisro gesinimo įrenginiais ir priemonėmis vadovaujantis Energetikos objektų priešgaisrinėmis saugos taisyklėmis

______________________

Skirstyklų ir pastočių elektros įrenginių įrengimo taisyklių

priedas

MAŽIAUSI ATSTUMAI NUO SROVĖLAIDŽIŲ IKI ĮVAIRIŲ

SKIRSTYKLŲ IR PASTOČIŲ ELEMENTŲ. SKIRSTYKLŲ IR

PASTOČIŲ ĮRENGINIŲ PAVEIKSLAI

1 lentelė. Mažiausi atstumai nuo srovėlaidžių iki įvairių atvirųjų skirstyklų (pastočių) elementų

(1-10 paveikslams)

Paveikslo numeris	Atstumas	Žymė­jimas	Izoliacinis tarpas, mm, esant vardinei įtampai, kV
iki 10	35	110	330	400
1, 2, 3	Nuo įtampą turinčių srovėlaidžių arba nuo įrenginių ir izoliacijos elementų iki įžemintų konstrukcijų arba stacionariųjų ne mažesnio kaip 2 m aukščio atitvaro	Af-ž	200	400	900	2500	3750
1, 2	Tarp skirtingų fazių laidų	Af-f	220	440	1000	2800	4200
3, 5, 9	Nuo įtampą turinčių srovėlaidžių arba nuo įrenginių ir izoliacijos elementų iki stacionariųjų 1,6 m aukščio atitvarų, iki transportuojamo įrenginio gabaritų	B	950	1150	1650	3250	4500
6	Tarp skirtingų grandžių srovėlaidžių įvairiose plokštumose, atliekant darbus apatinėje grandyje ir esant neatjungtai viršutinei grandžiai	C	950	1150	1650	4000	5000
4, 10	Nuo neatitvertų srovėlaidžių iki žemės arba iki pastatų dangos, esant labiausiai įlinkusiems laidams	D	2900	3100	3600	5000	5500
6, 7, 8, 10	Tarp skirtingų grandžių srovėlaidžių įvairiose plokštumose, taip pat skirtingų grandžių srovėlaidžių horizontalioje plokštumoje, atliekant darbus vienoje grandyje ir neatjungus kitos, nuo srovėlaidžių iki išorės atitvaro viršutinio krašto, tarp srovėlaidžių ir statinių	E	2200	2400	2900	4500	5750
9	Nuo atjungto skyriklio kontakto ir peilio iki šynų, prijungtų prie antro kontakto	G	240	485	1100	3100	4600

PASTABOS:

1. Skirtingą potencialą turinčių izoliacijos elementų izoliacinius atstumus reikia nustatyti įvertinant tikrąsias potencialų vertes įvairiuose paviršiaus taškuose. Jeigu nėra duomenų apie potencialų pasiskirstymą, reikia įvertinti tiesinį potencialo kritimą išilgai izoliacijos nuo vardinės įtampos (srovėlaidžio pusėje) iki nulio (įžemintų dalių pusėje).

2. Atstumas nuo įtampą turinčių srovėlaidžių arba izoliacijos elemento (srovėlaidžio pusėje) iki transformatoriaus, transportuojamo geležinkeliu, nutiestu ant hidroelektrinės statinių betoninio pagrindo, gabaritų įrengiamas ir mažesnis už B atstumą, bet ne mažesnis už A_f-ž atstumą.

2 lentelė. Mažiausi atstumai nuo srovėlaidžių iki įvairių uždarosios skirstyklos elementų

Paveikslo numeris	Atstumai	Žymėjimas	Izoliaciniai atstumai, mm, esant įtampai, kV
6	10	35	110
13	Nuo srovėlaidžių iki įžemintų konstrukcijų ir pastatų dalių	Af-ž	90	120	290	700
13	Tarp skirtingų fazių laidininkų	Af-f	100	130	320	800
14	Nuo srovėlaidžių iki ištisinių atitvarų	B	120	150	320	730
15	Nuo srovėlaidžių iki tinklinių atitvarų	C	190	220	390	800
15	Tarp neatitvertų skirtingų srovėlaidžių	D	2000	2000	2200	2900
16	Nuo neatitvertų srovėlaidžių iki grindų	E	2500	2500	2700	3400
16	Nuo neatitvertų įvadų į uždarąsias skirstyklas iki žemės, kai įvadai yra ne atvirosios skirstyklos teritorijoje ir po jais nėra kelio	F	4500	4500	4750	5500
15	Nuo atjungto skyriklio kontakto ir peilio iki šynų, prijungtų prie antrojo kontakto	G	110	150	350	900

3 lentelė. Puslaidininkinių keitiklių grandinių izoliacijos bandymo įtampos

Grandinių vardinė įtampa, V	Iki 60	220	500	Daugiau kaip 500
Bandomoji įtampa, kV	1	1,5	2	2,5 Ud0 + 1, bet ne mažiau kaip 3

PASTABA. U_d0 – tuščiosios veikos išlygintoji įtampa.

4 lentelė. Tikėtinas SF₆ dujų skaidymosi lygis įvairiems įrenginių tipams.

Įrenginių tipai	Tikėtinas SF6 dujų skaidymosi lygis
Dujomis izoliuoti skyrikliai, vidutinės įtampos galios skyrikliai ir tranzitiniai mazgai	Nuo nulio iki kelių dešimtųjų procento, miltelių liekanų nematyti
Vidutinės ir aukštosios įtampos jungtuvai	Vidutiniškai: iki kelių procentų, nežymus miltelių nuosėdų kiekis
Bet kokios talpos, kuriose gali atsirasti elektros lankas	Aukštas: gali viršyti 10%, nuo vidutinio iki žymaus miltelių nuosėdų kiekio
