Atvirkštinio stogo konstrukcijos naudojamos eksploatuojamiems stogams, įrengiant automobilių stovėjimo aikšteles, terasas, arba žaliuosius stogus. Projektuojamas atvirkštinis stogas privalo atlaikyti numatytas apkrovas, būti ilgaamžis, o naudojama apšiltinimo sistema ne tik turi užtikrinti ilgalaikį termoizoliacinių savybių išlaikymą, bet ir tinkamai apsaugoti stogo konstrukciją nuo vandens bei drėgmės poveikio.
Atvirkštiniai stogai
Atvirkštiniai stogai nėra labai populiarūs Lietuvoje, todėl jų projektavimas bei įrengimas reikalauja ypatingo dėmesio. Šie stogai ypatingi tuo, kad hidroizoliacinė danga yra įrengiama ant pakloto ir atlieka tiek hidroizoliacijos, tiek garų barjero funkcijas.

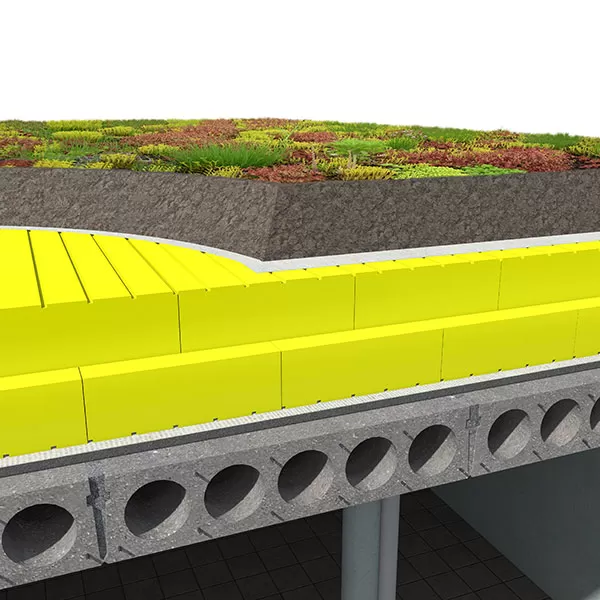

Virš hidroizoliacinės dangos sluoksnio yra įrengiamas stogo apšiltinimas bei eksploatuojama stogo danga: veja, skalda, plytelės ar danga automobiliams.
Vienas iš pagrindinių šių stogų privalumų yra hidroizoliacinės stogo dangos apsauga nuo UV spindulių bei ekstremalių oro sąlygų, o ypač temperatūrinių skirtumų, kurie neretai siekia iki 80 ºC ir labiausiai ardo hidroizoliacinę stogo dangą.
Atvirkštinio stogo apšiltinimas yra veikiamas didesnės apkrovos palyginti su tradicine sutapdinto stogo konstrukcija bei eksploatuojamas drėgnoje aplinkoje. Atmosferiniai krituliai bei drėgmė per apsauginį atvirkštinio stogo sluoksnį bei apšiltinimą patenka ant hidroizoliacinės dangos ir yra nudrenuojama per įlajas į nuotekų sistemą arba išgarinama.
Dėl didesnės tokio stogo apkrovos, palyginus su tradicine sutapdinto stogo konstrukcija, bei tiesioginio kontakto su drėgme statybos techninis reglamentas „Statinių konstrukcijos. Stogai“ apšiltinimui reikalauja naudoti ekstrudinio polistireninio putplasčio plokštes: plokščiųjų atvirkštinių stogų termoizoliaciniams sluoksniams leidžiama naudoti tik statybos produktus iš ekstruzinio polistireninio putplasčio (XPS).
Ekstrudinio polistireninio putplasčio XPS plokštės atvirkštiniams stogams
Projektuojant atvirkštinio stogo konstrukcijas yra svarbu žinoti kokios apkrovos bus numatomos, ar tai bus eksploatuojama terasa, ar automobilių aikštelė, žinant tai, galima parinkti optimalų Finnfoam XPS plokščių modelį ir sluoksnių skaičių.
Parenkant ekstrudinio polistireninio putplasčio plokštes panaudojimui konstrukciniams tikslams atvirkštinio stogo konstrukcijoje, būtina įvertinti jų deformatyvumo pokyčius veikiant aplinkai ir statinėms apkrovoms. Šias plokščių savybes atspindi ilgalaikio valkšnumo gniuždant rodikliai. Valkšnumo gniuždant testas, numatant 50 metų naudojimo laiką, trunka 608 dienas.
Stipris gniuždant arba trumpalaikis atsparumas spaudimui yra dažniausiai naudojamas rodiklis, nes jam pamatuoti užtrunka kelias sekundes ir rezultatus galima gauti labai greitai. Atliekant testą bandinys spaudžiamas iki 10 % storio sumažėjimo arba tol, kol įvyksta negrįžtamas lūžis.
Daroma didelė klaida, kai šio testo rezultatai naudojami projektinės vertės konstrukcijų skaičiavimuose: jeigu stogui ar grindims bus numatyta tokia pat apkrova, kaip šiltinimo medžiagos stipris gniuždant, tokios grindys ar stogas gali įlūšti, nes izoliacinė medžiaga arba susispaus 10 % savo storio (pvz., jei turime 20 cm storio grindų izoliaciją, tai atsiras 2 cm įlinkis), arba negrįžtamai luš. Todėl šis testas naudojamas tik medžiagos tipui, kokybei nustatyti arba kaip išvestinis dydis valkšnumui gniuždant (ilgalaikiam atsparumui spaudimui) ar kitiems parametrams nustatyti.
Neintensyviai eksploatuojamiems stogams, kurie dengiami skaldos sluoksniu, terasoms, arba apželdintiems stogams rekomenduojama naudoti Finnfoam F-300 tipo ekstrudinio polistireninio putplasčio plokštes, kurių valkšnumas gniuždant yra 130 kPa arba 13 t/m2. Atvirkštinio stogo konstrukciją pritaikant automobilių saugojimo aikštelės tikslams, rekomenduojamos Finnfoam F-400plokštės, kurių valkšnumas gniuždant yra 180 kPa arba 18 t/m2.Retais atvejais, kada būtinas dar didesnis šiltinimo sluoksnio mechaninis tvirtumas gniuždant, galima naudoti Finnfoam F-500 arba F-700 plokštes, kurių valšnumas gniuždant atitinkamai – 22,5 t/m2 ir 27 t/m2.
Drėgmės pašalinimas iš atvirkštinio stogo konstrukcijos
Įrengiant atvirkštinį stogą yra svarbu numatyti, kaip iš konstrukcijos bus pašalinama susikaupusi drėgmė, kuri nuolat patenka per apsauginį ir apšiltinimo sluoksnius prie hidroizoliacijos.
Naudojant Finnfoam ekstrudinio putplasčio plokštes drėgmės pašalinimui nereikalingi jokie papildomi vandens drenažo sluoksniai. Apatiniam apšiltinimo sluoksniui yra naudojamos specialios URA plokštės su grioveliais, skirtos greitam vandens nubėgimui ir drėgmės iš konstrukcijos pašalinimui.
Viršutiniams apšiltinimo sluoksniams įrengti naudojamos tradicinės Finnfoam plokštes. Įrengus atitinkamą šiluminį sluoksnį klojamas filtruojamas audinys arba difuzinė plėvelė, kurie užtikrina, kad eksploatacijos metu plokštės nebus pažeistos. Tik paruošus šiltinamąjį stogo sluoksnį gali būti liejamas betonas, pilamas žvyras, ar klojama kita eksploatacijai naudojama danga.
